Фильтр полосовой ФКП1-201-07-1,56-110
Описание
Монолитные керамические фильтры
Выполнены на основе керамического моноблока, что обеспечивает малый уровень потерь, высокую добротность и надежность при минимальных массогабаритных параметрах.
Диапазон рабочих частот – от 600 МГц до 11 ГГц.
Благодаря термостабильным керамическим материалам и автоматизированному производству с микронной точностью обработки, эти фильтры сохраняют стабильность характеристик в экстремальных условиях эксплуатации.
Идеальное решение для бортовой и переносной аппаратуры, где каждый грамм и миллиметр на счету.
Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1560 |
| Частотный диапазон полосы пропускания от, МГц | 1505 |
| Частотный диапазон полосы пропускания до, МГц | 1615 |
| Габаритные размеры (ШхДхВ), мм | 8х10х4,4 |
| Конструктивное исполнение | SMD |

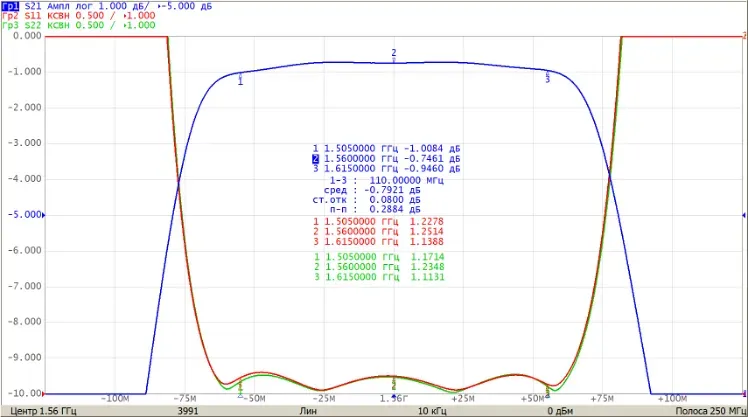

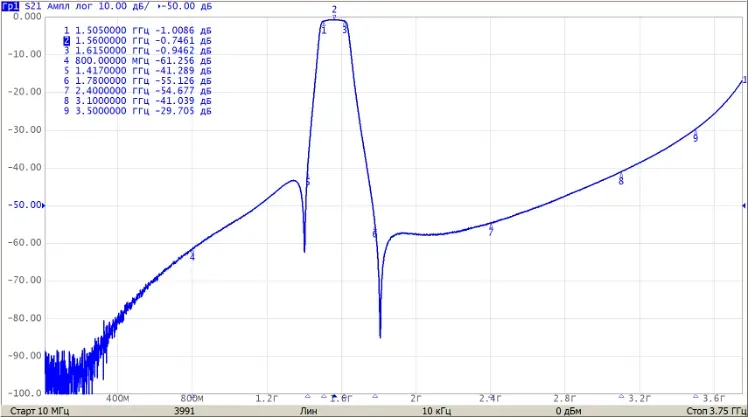

Электрические характеристики для всех условий эксплуатации
| Параметр | Значение | |
|---|---|---|
| Частотный диапазон полосы пропускания от | 1505 | МГц |
| Частотный диапазон полосы пропускания до | 1615 | МГц |
| Центральная частота в полосе пропускания | 1560 | МГц |
| Вносимое ослабление в полосе пропускания, не более | 1,3 | дБ |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 | дБ |
Инструкции и ПО
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную. Также допускается автоматизированный монтаж изделия.
Ручной монтаж
При ручном монтаже изделия необходимо соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
Установить изделие на посадочное место платы печатной.
Нанести на спаиваемые поверхности флюс без каплеобразования.
Припаять изделие — керамический блок и крышку-экран.
Удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой смесью в соотношении объёмов 1:1.
Высушить плату печатную с установленным изделием.
Автоматизированный монтаж
При автоматизированном монтаже необходимо соблюдать требования ГОСТ Р 56427–2022.
Рекомендуемый порядок монтажа:
Нанести паяльную пасту на установочное место платы печатной.
Установить изделие на плату печатную.
Припаять изделие методом групповой пайки.
Удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объёмов 1:1.
Высушить плату печатную с установленным изделием.
Запрещается:
Деформировать плату печатную с установленным фильтром.
Производить ультразвуковую отмывку изделия и/или платы печатной до или после монтажа фильтра.
Перегревать фильтр при пайке: Tmax = 195 °С.
Допускать попадание лакокрасочных материалов и флюсов на поверхность изделия и/или под крышку-экран изделия.
