Фильтр полосовой ФКП1-201-12-2,4-140
Описание
Монолитные керамические фильтры
Выполнены на основе керамического моноблока, что обеспечивает малый уровень потерь, высокую добротность и надежность при минимальных массогабаритных параметрах.
Диапазон рабочих частот – от 600 МГц до 11 ГГц.
Благодаря термостабильным керамическим материалам и автоматизированному производству с микронной точностью обработки, эти фильтры сохраняют стабильность характеристик в экстремальных условиях эксплуатации. Идеальное решение для бортовой и переносной аппаратуры, где каждый грамм и миллиметр на счету.
Электрические характеристики для всех условий эксплуатации
| Частотный диапазон полосы пропускания до, МГц | 2330 |
| Частотный диапазон полосы пропускания до, МГц | 2470 |
| Центральная частота в полосе пропускания, МГц | 2400 |
| Конструктивное исполнение | SMD |
| Габаритные размеры (ШхДхВ), мм | 4,9х10,1х4,5 |
Электрические характеристики для всех условий эксплуатации
| Параметр | Значение | |
|---|---|---|
| Частотный диапазон полосы пропускания от | 2330 | МГц |
| Частотный диапазон полосы пропускания до | 2470 | МГц |
| Центральная частота в полосе пропускания | 2400 | МГц |
| Вносимое ослабление в полосе пропускания, не более | 2,0 | дБ |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 | дБ |

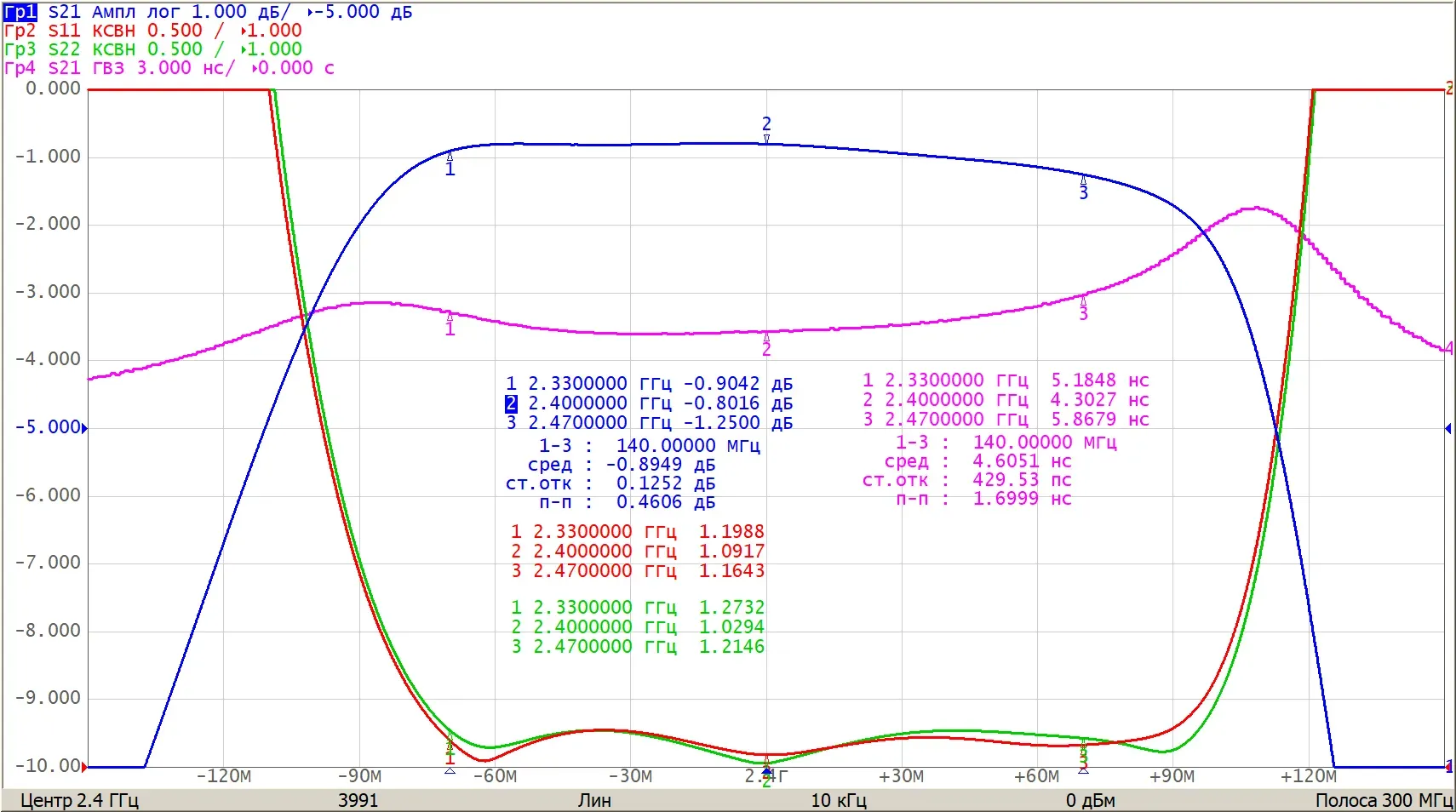

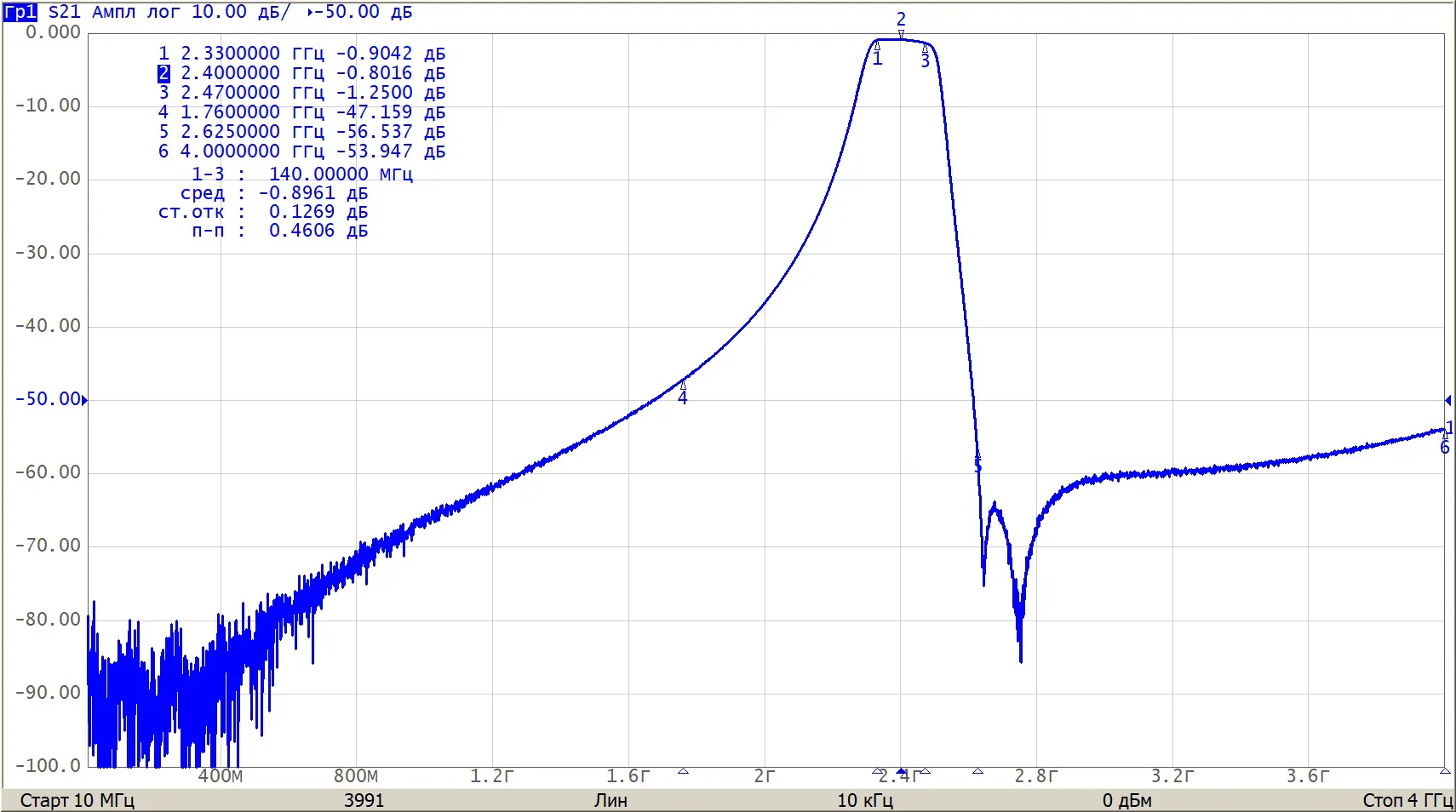

Инструкции и ПО
Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж изделия в аппаратуру
Монтаж изделия в аппаратуру осуществляется вручную. Также допускается автоматизированный монтаж изделия.
Ручной монтаж изделия
При монтаже изделия вручную необходимо соблюдать требования:
ГОСТ Р МЭК 61191-1-2017
ГОСТ Р МЭК 61192-1-2010
Рекомендуемый порядок монтажа
Установить изделие на посадочное место платы печатной.
Нанести на спаиваемые поверхности флюс без каплеобразования.
Припаять изделие — керамический блок и крышку-экран.
Удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой смесью в соотношении объемов 1:1.
Высушить плату печатную с установленным изделием.
Автоматизированный монтаж изделия
При автоматизированном монтаже необходимо соблюдать требования:
ГОСТ Р 56427–2022
Рекомендуемый порядок монтажа
Нанести пасту паяльную на установочное место платы печатной.
Установить изделие на плату печатную.
Припаять изделие методом групповой пайки.
Удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объемов 1:1.
Высушить плату печатную с установленным изделием.
Запрещается
Деформировать плату печатную с установленным фильтром.
Производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра.
Перегревать фильтр при пайке: Tmax = 195 °С.
Допускать попадание лакокрасочных материалов и флюсов на поверхность и/или под крышку-экран изделия.
