Фильтр полосовой ФКП1-203-1,212-94
Описание
Полосо-пропускающий фильтр 2 порядка выполнен на основе керамического моноблока, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 94 МГц относительно центральной частоты 1212 МГц (относительная ширина полосы пропускания 7,76%).

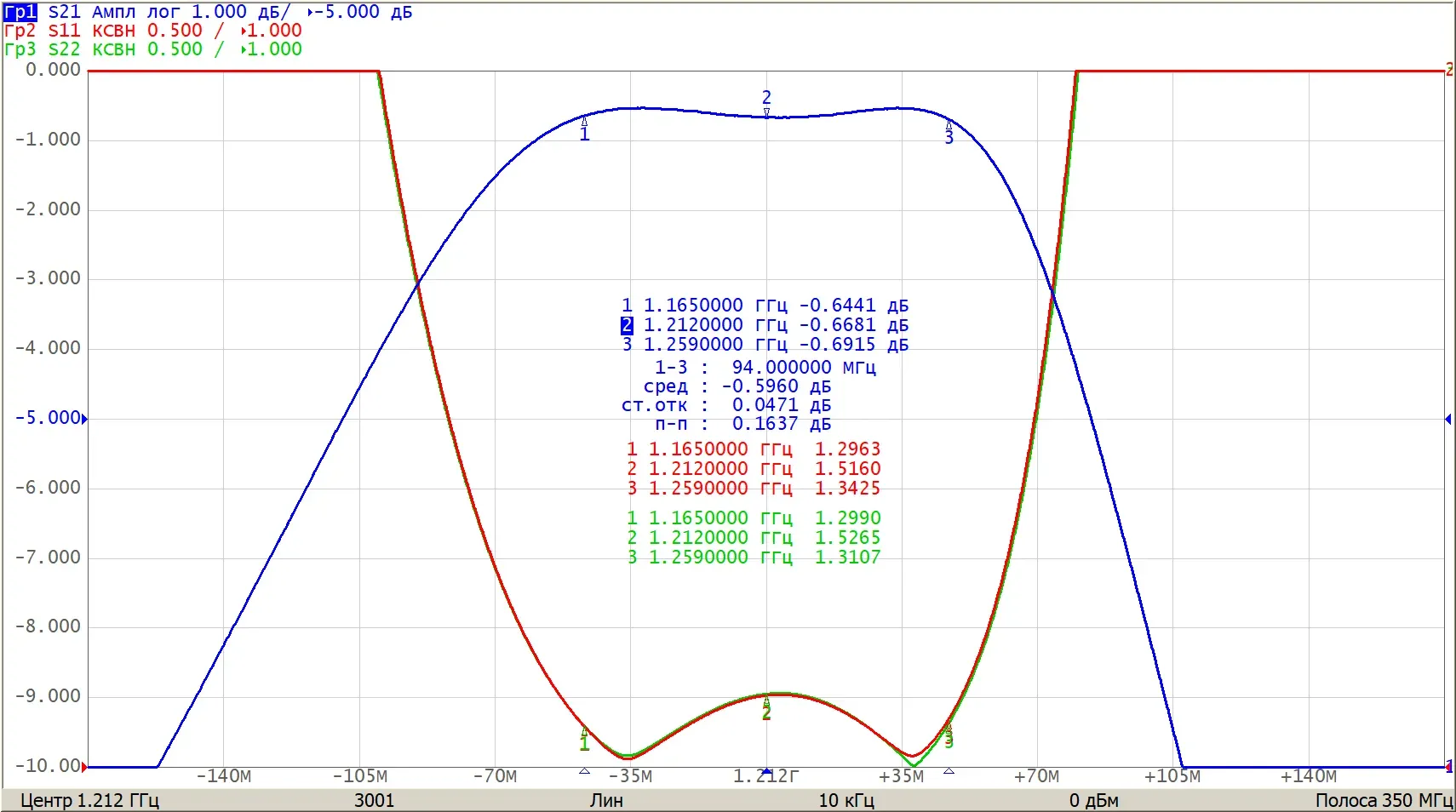

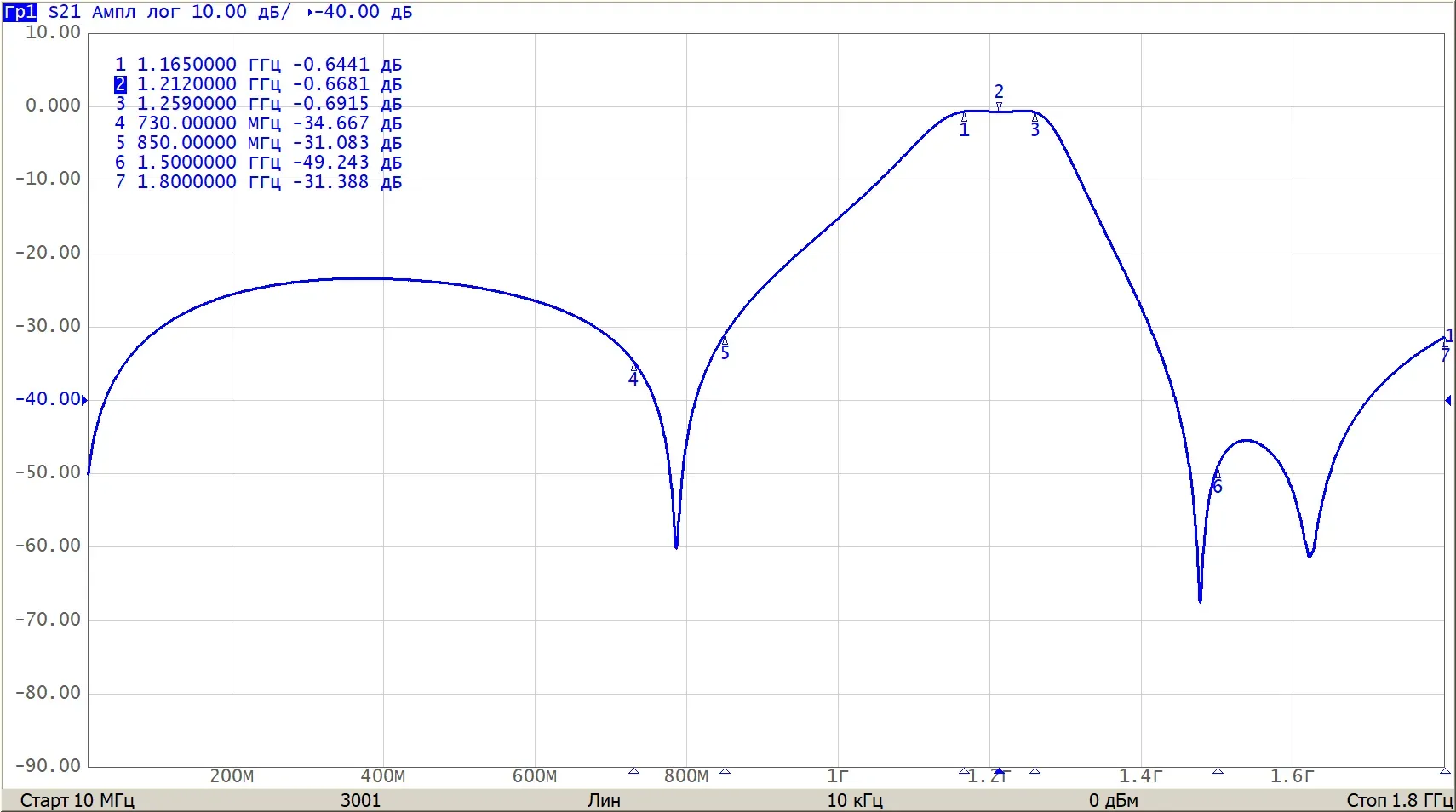

Электрические характеристики для всех условий эксплуатации
| Частотный диапазон полосы пропускания от, МГц | 1165 |
| Частотный диапазон полосы пропускания до, МГц | 1259 |
| Центральная частота в полосе пропускания, МГц | 1212 |
| Конструктивное исполнение | SMD |
| Габаритные размеры (ШхДхВ), мм | 8,2х7х3,6 |
| Частотный диапазон полосы заграждения 1, МГц | от 10 до 730 |
| Вносимое ослабление в полосе заграждения 1, не менее, дБ | 23 |
| Частотный диапазон полосы заграждения 2, МГц | от 730 до 850 |
| Вносимое ослабление в полосе заграждения 2, не менее, дБ | 30 |
| Частотный диапазон полосы заграждения 3, МГц | от 1500 до 1800 |
| КСВН входа/выхода в полосе пропускания, не более | 1,8 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,5 |
| Максимальная входная мощность, Вт | 1 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Минимальный уровень вносимого ослабления в полосах заграждения, не менее, дБ | 23 |
| Рабочая температура, °C | -60...+85 |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1 – 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 40 |
| длительность действия ударного ускорения, мс | 1 – 3 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 60 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 85 |
Инструкции и ПО
Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж изделия в аппаратуру
Монтаж изделия в аппаратуру осуществляется вручную. Также допускается автоматизированный монтаж изделия.
Ручной монтаж
При ручном монтаже изделия необходимо соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
Установить изделие на посадочное место платы печатной.
Нанести на спаиваемые поверхности флюс без каплеобразования.
Припаять изделие — керамический блок.
Удалить остатки флюса с платы печатной с установленным изделием спирто-нефрасовой смесью в соотношении объёмов 1:1.
Высушить плату печатную с установленным изделием.
Автоматизированный монтаж
При автоматизированном монтаже необходимо соблюдать требования ГОСТ Р 56427–2022.
Рекомендуемый порядок монтажа:
Нанести пасту паяльную на установочное место платы печатной.
Установить изделие на плату печатную.
Припаять изделие методом групповой пайки.
Удалить остатки флюса с платы печатной с установленным изделием с помощью спирто-нефрасовой смеси в соотношении объёмов 1:1.
Высушить плату печатную с установленным изделием.
Запрещается
Запрещается:
деформировать плату печатную с установленным фильтром;
производить ультразвуковую отмывку изделия и/или платы печатной до или после монтажа фильтра;
перегревать фильтр при пайке: Tmax = 195 °С;
допускать попадание лакокрасочных материалов и флюсов на поверхность изделия.
