Фильтр полосовой ФКП1-218-09-5,8-200
Описание
Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (С-band) и обеспечивает полосу пропускания 200 МГц относительно центральной частоты 5800 МГц (относительная ширина полосы пропускания 3,45%).

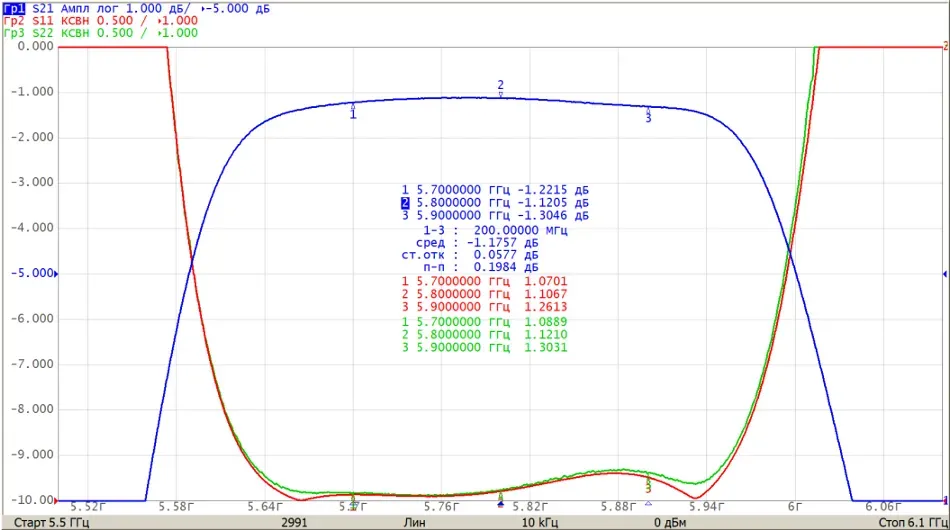

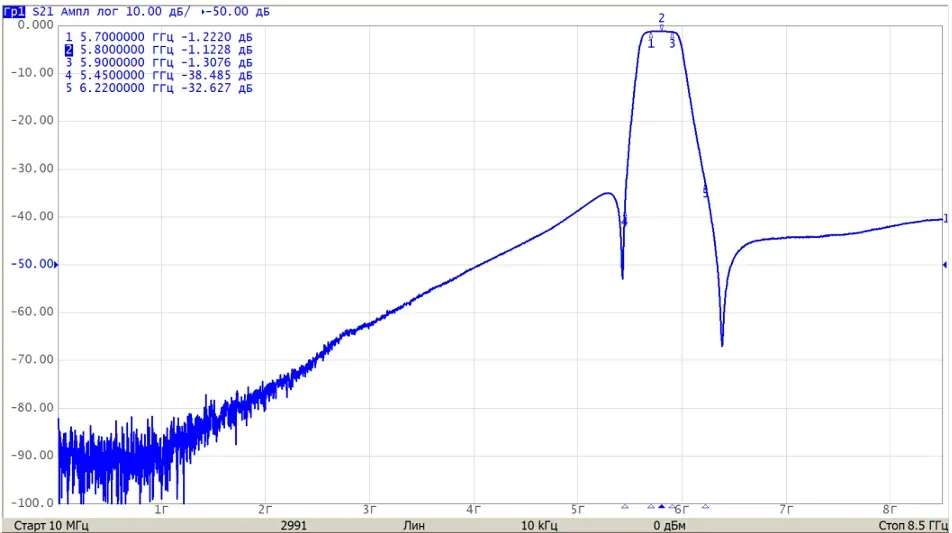

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 5800 |
| Частотный диапазон полосы пропускания от, МГц | 5700 |
| Частотный диапазон полосы пропускания до, МГц | 5900 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 1,5 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,5 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 5450 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 30 |
| Частотный диапазон полосы заграждения, МГц | от 6220 до 8500 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 30 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -60...+85 |
| Габаритные размеры (ШхДхВ), мм | 10х4,6х3,9 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Случайная широкополосная вибрация | диапазон частот, Гц | 20 – 1000 |
| амплитуда ускорения, g | 40 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 400 |
| длительность действия ударного ускорения, мс | 1 – 3 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 40 |
| длительность действия ударного ускорения, мс | 2 – 5 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 60 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 85 |
Инструкции и ПО

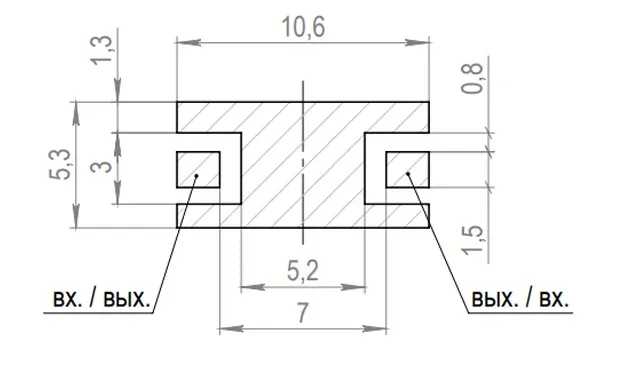

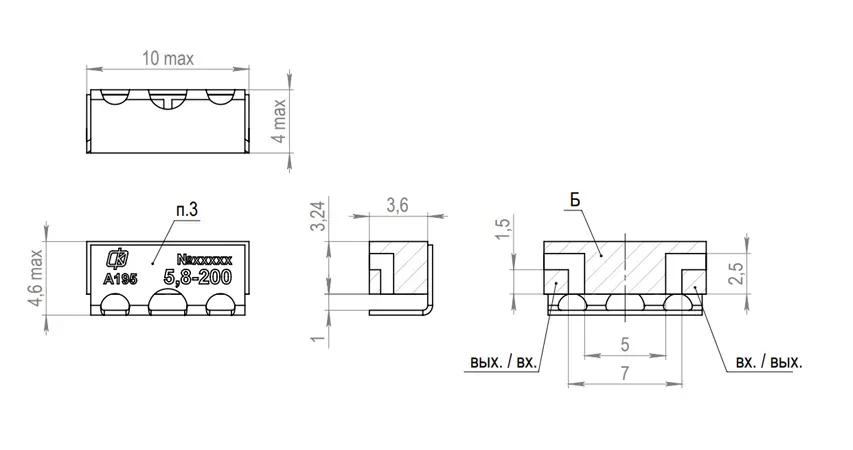

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж фильтра в аппаратуру осуществляется автоматически с использованием групповой пайки с заданным температурным профилем.
Порядок монтажа:
– нанести методом трафаретной печати паяльную пасту на установочную поверхность печатной платы;
– установить фильтр на посадочное место печатной платы;
– припаять фильтр (керамический блок и крышку-экран) методом групповой пайки с использованием заданного температурного профиля;
– промыть печатную плату с установленным изделием методом барботажа либо струйной отмывки;
– удалить остатки промывочной жидкости с печатной платы с установленным изделием путем промывки дистиллированной водой по ГОСТ 6709-93;
– высушить печатную плату с установленным изделием.
При монтаже ЗАПРЕЩАЕТСЯ:
– деформировать печатную плату с установленным фильтром;
– производить ультразвуковую отмывку изделия и/или печатной платы до или после монтажа фильтра;
– перегревать фильтр при пайке (Tmax = 215 °С);
– допускать попадание лакокрасочных материалов и флюсов под крышку-экран.
