Фильтр полосовой ФКП1-250-1,575-20
Описание
Узкополосный полосо-пропускающий фильтр 5 порядка выполнен на основе керамического моноблока с П-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 20 МГц относительно центральной частоты 1575 МГц (относительная ширина полосы пропускания 1,27%).

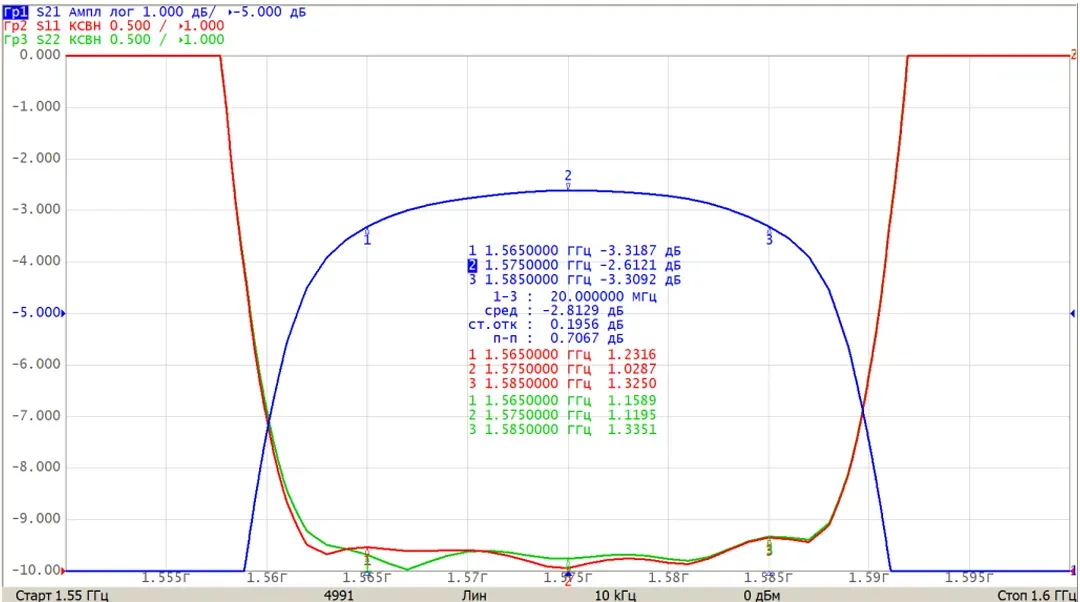

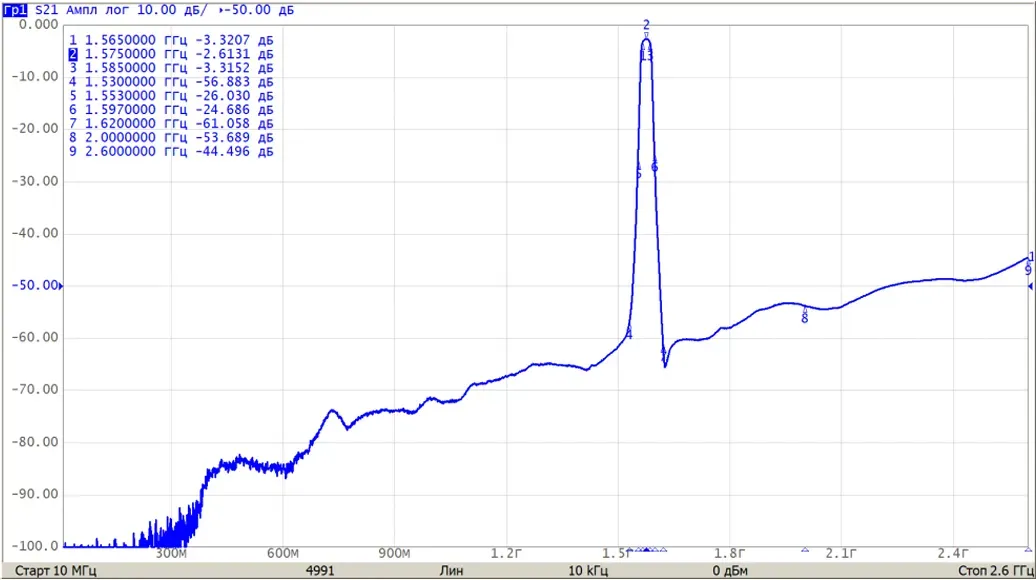

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1575 |
| Частотный диапазон полосы пропускания от, МГц | 1565 |
| Частотный диапазон полосы пропускания до, МГц | 1585 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 4 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 1530 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 50 |
| Частотный диапазон полосы заграждения, МГц | от 2000 до 2600 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -55...+85 |
| Габаритные размеры (ШхДхВ), мм | 31х8,4х6 |
| Конструктивное исполнение | SMD |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1…10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 10 – 15 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 55 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 90 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 90 |
Инструкции и ПО

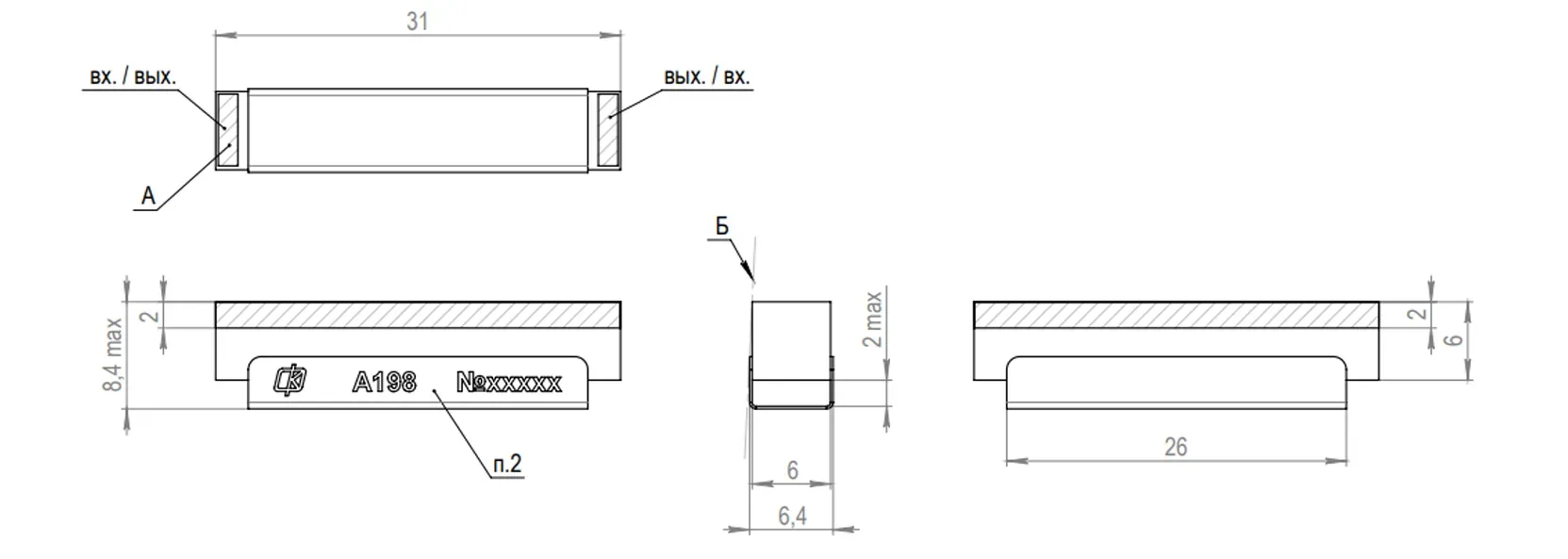

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Крепление изделия к поверхности осуществляется пайкой паяльником в нескольких местах. Предусмотрено три варианта крепления.
Вариант 1
Изделие устанавливается боковой поверхностью к печатной плате. Допускается предусматривать углубление в печатной плате под крышку-экран фильтра.
Вариант 2
Изделие устанавливается в прямоугольное окно печатной платы. Фольга на обратной стороне печатной платы и корпус фильтра соединяются пайкой.
Вариант 3
Изделие припаивается боковой поверхностью к печатной плате и дополнительно закрепляется скобой.
Пайка осуществляется припоем с использованием флюса без каплеобразования. Температура пайки не должна превышать 230 °С, продолжительность пайки — не более 5 секунд. Использование других припоев не рекомендуется.
Остатки флюса в местах пайки необходимо удалить спирто-нефрасовой смесью в соотношении объемов 1:1.
При установке изделия непосредственно на печатную плату необходимо предусмотреть в месте установки металлизированную площадку, соединенную металлизированными отверстиями с заземленным основанием платы.
Допускается выполнять сплошную пайку фильтра по контуру заземления вдоль длинной стороны и крышки-экрана фильтра.
Независимо от варианта крепления изделия необходимо обеспечить расстояние не менее 3 мм от нижней части изделия, противоположной крышке-экрану, до любых других поверхностей аппаратуры.
ЗАПРЕЩАЕТСЯ:
– деформировать печатную плату с установленным изделием;
– производить ультразвуковую отмывку изделия и/или печатной платы до или после монтажа изделия;
– перегревать изделие при пайке (Tmax = 230 °С);
– допускать попадание лакокрасочных материалов и флюсов под крышку-экран.
