Фильтр полосовой ФКП1-253-1,589-40
Описание
Узкополосный полосо-пропускающий фильтр 3 порядка выполнен на основе керамического моноблока с П-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 40 МГц относительно центральной частоты 1589 МГц (относительная ширина полосы пропускания 2,52%).
Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 1589 |
| Частотный диапазон полосы пропускания от, МГц | 1570 |
| Частотный диапазон полосы пропускания до, МГц | 1610 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 1,5 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 1450 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| Частотный диапазон полосы заграждения, МГц | от 1770 до 3000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 40 |
| КСВН входа/выхода в полосе пропускания, не более | 1,6 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -55...+85 |
| Габаритные размеры (ШхДхВ), мм | 18,2х7,9х6,5 |
| Конструктивное исполнение | SMD |

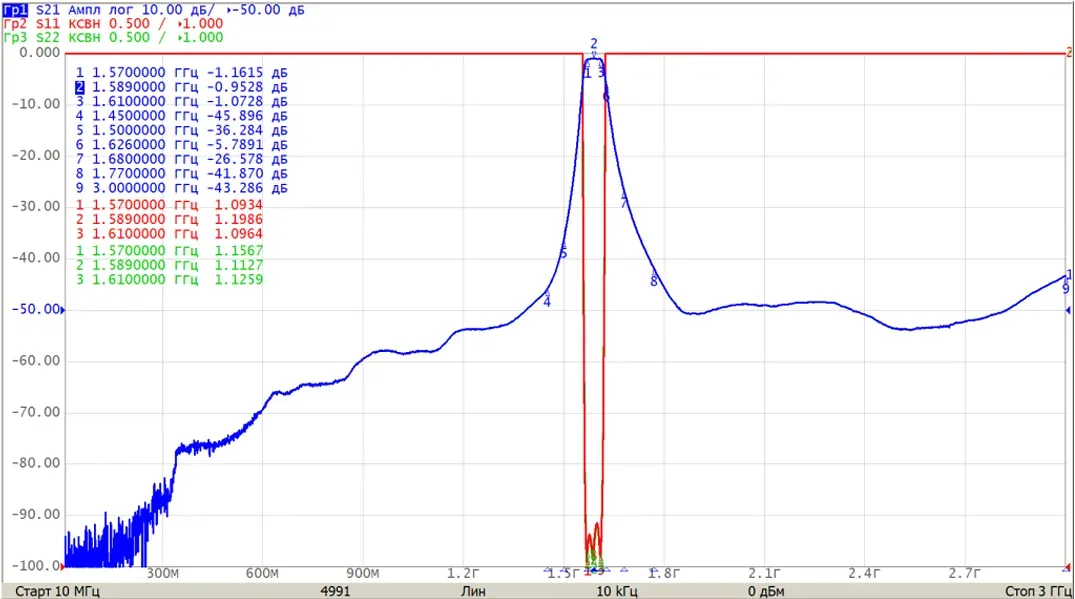

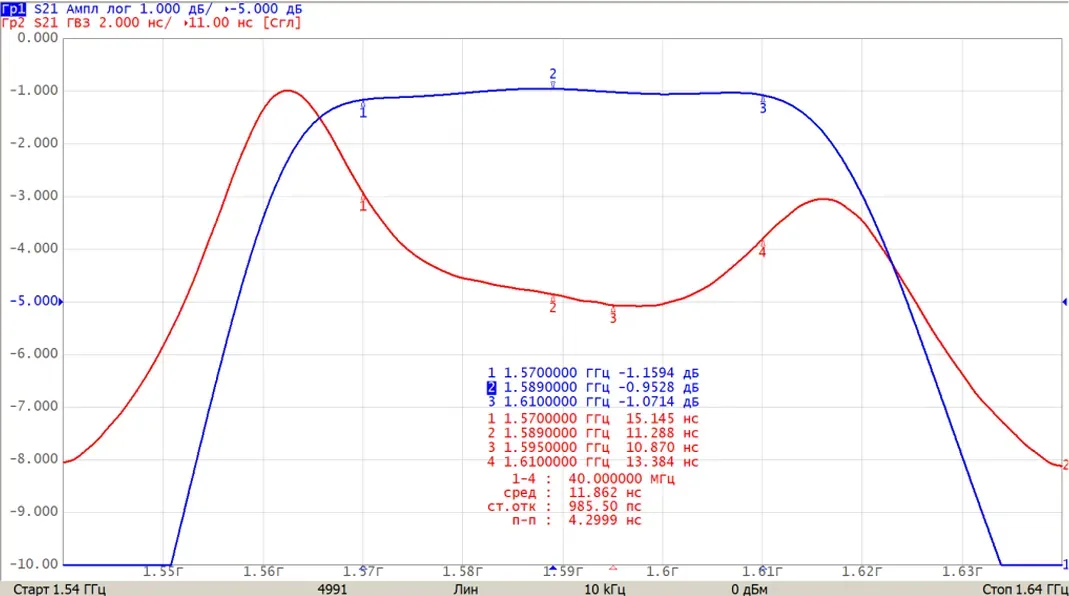

Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1…10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 10 – 15 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 55 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 85 |
| предельная, °С | плюс 90 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 90 |
Инструкции и ПО

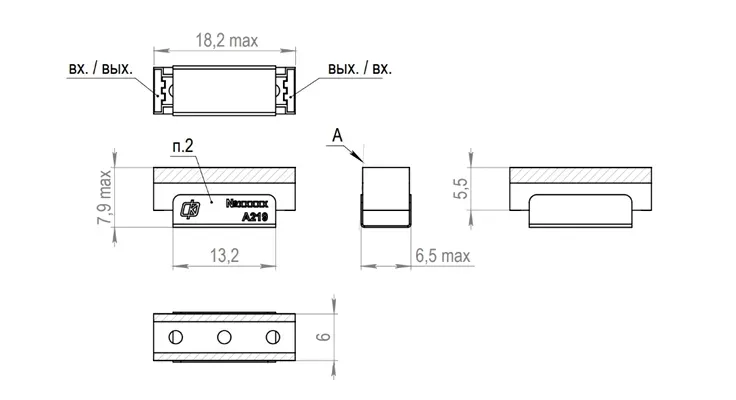

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Крепление изделия к поверхности осуществляется пайкой паяльником в нескольких местах. Предусмотрено три варианта крепления.
| Вариант 1 | Вариант 2 | Вариант 3 |
|---|---|---|
| Изделие установлено боковой поверхностью к печатной плате. Допускается делать занижение в печатной плате под экран фильтра. | Изделие установлено в прямоугольном окне печатной платы. Фольга на обратной стороне платы печатной и корпус фильтра соединяются пайкой. | Изделие припаяно боковой поверхностью к плате печатной и закреплено скобой. |
Пайка осуществляется припоем с использованием флюса без каплеобразования. Температура пайки не должна превышать 230 ℃, время пайки не более 5 секунд. Не рекомендуется использовать другие припои.
Остатки флюса в местах пайки должны быть удалены спирто-нефрасовой3 смесью в соотношении объемов 1:1.
Если изделие устанавливается непосредственно на печатную плату, необходимо предусмотреть на месте установки
изделия металлизированную площадку, соединенную с помощью металлизированных отверстий с заземленным основанием
платы. Допускается выполнять сплошную пайку фильтра по контуру заземления по длинной стороне и крышке-экрану
фильтра.
Независимо от вариантов крепления изделия, предусмотреть расстояние не менее 3 мм от нижней части изделия (поверхность, противоположная крышке-экрану) до любых иных поверхностей аппаратуры, в которую установлено изделие.
ЗАПРЕЩАЕТСЯ:
− деформировать плату печатную с установленным изделием;
− производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа изделия;
− перегревать изделие при пайке (Tmax = 230 °С);
− попадание лакокрасочных материалов и флюсов под крышку-экран.
