Фильтр полосовой ФКП1-272-0,44-20

Артикул
A138
Децимальный номер
НШБА.434834.072
ТУ
НШБА.434834.072ТУ
Центральная частота в полосе пропускания
440 МГц
Частотный диапазон полосы пропускания от
430 МГц
Частотный диапазон полосы пропускания до
450 МГц
Габаритные размеры (ШхДхВ)
14,8х8х15 мм
Конструктивное исполнение
SMD
Заказать
3D

Описание

Полосо-пропускающий фильтр 3 порядка выполнен на основе керамического моноблока, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ и обеспечивает полосу пропускания 20 МГц относительно центральной частоты 440 МГц (относительная ширина полосы пропускания 4,54%).


Электрические характеристики для всех условий эксплуатации

Центральная частота в полосе пропускания, МГц440
Частотный диапазон полосы пропускания от, МГц430
Частотный диапазон полосы пропускания до, МГц450
Вносимое ослабление в полосе пропускания, не более, дБ1,3
Неравномерность АЧХ в полосе пропускания, дБ0,5
Частотный диапазон полосы заграждения, МГцот 10 до 410
— Вносимое ослабление в полосе заграждения, не менее, дБ25
Частотный диапазон полосы заграждения, МГцот 470 до 800
— Вносимое ослабление в полосе заграждения, не менее, дБ22
КСВН входа/выхода в полосе пропускания, не более1,5
Максимальная входная мощность, Вт1,5
Волновое сопротивление входа/выхода, Ом50
Рабочая температура, °C-60...+80
Габаритные размеры (ШхДхВ), мм14,8х8х15
Конструктивное исполнениеSMD

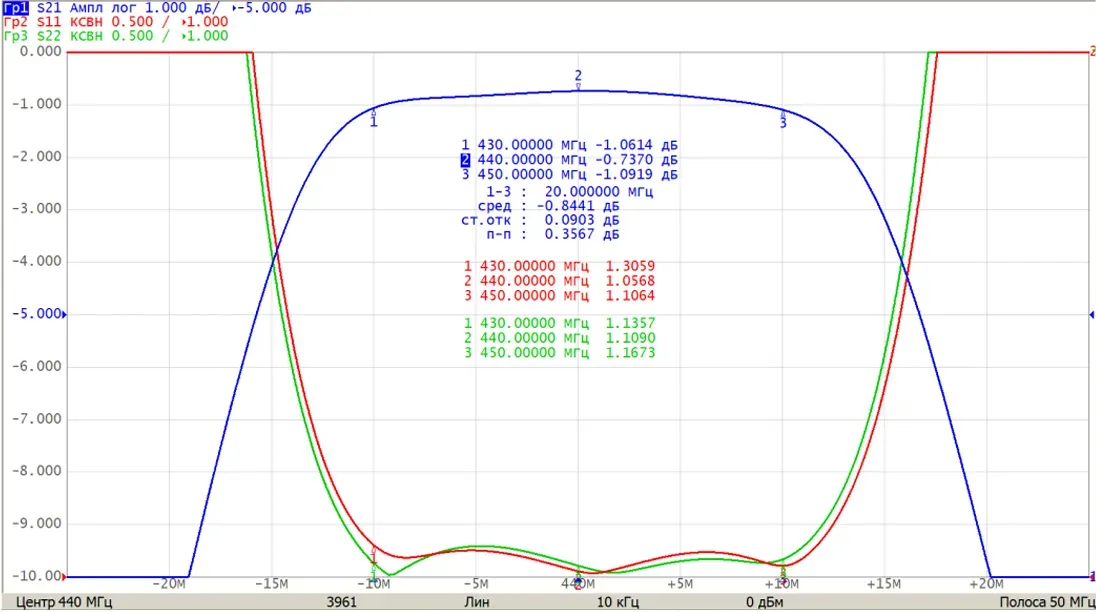

АЧХ и КСВН входа/выхода в узком диапазоне частот

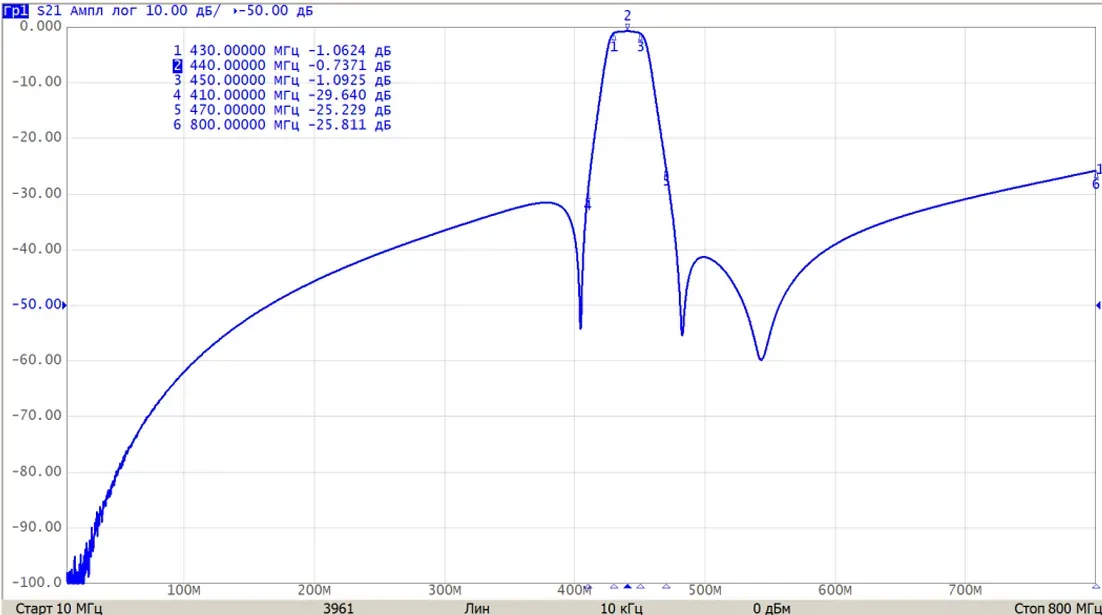

АЧХ изделия в широком диапазоне частот

Модель внешних воздействующих факторов

МЕХАНИЧЕСКИЕ ФАКТОРЫ
Синусоидальная вибрациядиапазон частот, Гц20 – 2000
амплитуда ускорения, g40
Механический удар одиночного действияпиковое ударное ускорение, g400
длительность действия ударного ускорения, мс1 – 3
Механический удар многократного действияпиковое ударное ускорение, g40
длительность действия ударного ускорения, мс3-5
диапазон частот, Гц20 – 2000
КЛИМАТИЧЕСКИЕ ФАКТОРЫ
Пониженная температура средырабочая, °Сминус 55
предельная, °С минус 60
Повышенная температура средырабочая, °С плюс 75
предельная, °С плюс 80
Циклическое изменение температуры средыдиапазон температур, °Сот минус 60 до плюс 80

Инструкции и ПО

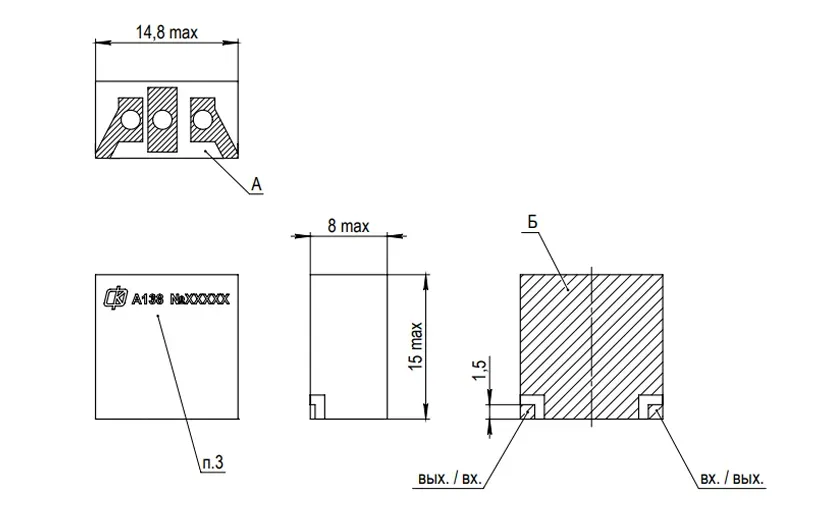

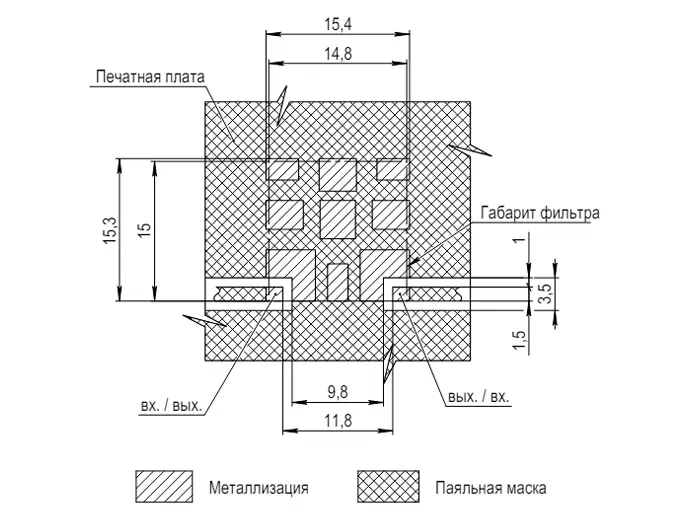

Общий вид, габаритные, установочные и присоединительные размеры

Порядок монтажа

Монтаж изделия в аппаратуру осуществляется вручную


При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.


Рекомендуемый порядок монтажа:


– установить изделие на посадочное место платы печатной;

– припаять изделие;

– промыть плату печатную с установленным изделием;

– удалить остатки промывочной жидкости с платы печатной с установленным изделием;

– высушить плату печатную с установленным изделием.


Допускается автоматизированный монтаж изделия.


При автоматизированном монтаже соблюдать требования ГОСТ Р 56427–2022.


Рекомендуемый порядок монтажа:


– нанести пасту паяльную на установочное место платы печатной;

– установить изделие на плату печатную;

– припаять изделие методом групповой пайки;

– промыть плату печатную с установленным изделием;

– удалить остатки промывочной жидкости с платы печатной с установленным изделием;

– высушить плату печатную с установленным изделием.


ЗАПРЕЩАЕТСЯ:


– деформировать плату печатную с установленным фильтром;

– производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;

– перегревать фильтр при пайке (Tmax = 195 °С);

– попадание лакокрасочных материалов, флюсов и любых иных жидкостей на поверхность изделия.
