Фильтр полосовой ФКП1-281-1,957-15

Артикул
A241
Децимальный номер
НШБА.434834.081
ТУ
НШБА.434834.081ТУ
Центральная частота в полосе пропускания
1957,5 МГц
Частотный диапазон полосы пропускания от
1950 МГц
Частотный диапазон полосы пропускания до
1965 МГц
Габаритные размеры (ШхДхВ)
12,7х8,5х6,5 мм
Конструктивное исполнение
SMD
Заказать
3D

Описание

Узкополосный полосо-пропускающий фильтр 3 порядка выполнен на основе керамического моноблока с Г-образной крышкой, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – поверхностный (SMD). Изделие предназначено для работы в диапазоне СВЧ (L-band) и обеспечивает полосу пропускания 15 МГц относительно центральной частоты 1957 МГц (относительная ширина полосы пропускания 0,77%).


Электрические характеристики для всех условий эксплуатации

Центральная частота в полосе пропускания, МГц1957,5
Частотный диапазон полосы пропускания от, МГц1950
Частотный диапазон полосы пропускания до, МГц1965
Вносимое ослабление в полосе пропускания, не более, дБ0,9
Неравномерность АЧХ в полосе пропускания, дБ1
Частотный диапазон полосы заграждения, МГцот 10 до 1820
— Вносимое ослабление в полосе заграждения, не менее, дБ40
Частотный диапазон полосы заграждения, МГцот 2135 до 3000
— Вносимое ослабление в полосе заграждения, не менее, дБ40
КСВН входа/выхода в полосе пропускания, не более1,5
Максимальная входная мощность, Вт0,5
Волновое сопротивление входа/выхода, Ом50
Габаритные размеры (ШхДхВ), мм12,7х8,5х6,5
Конструктивное исполнениеSMD

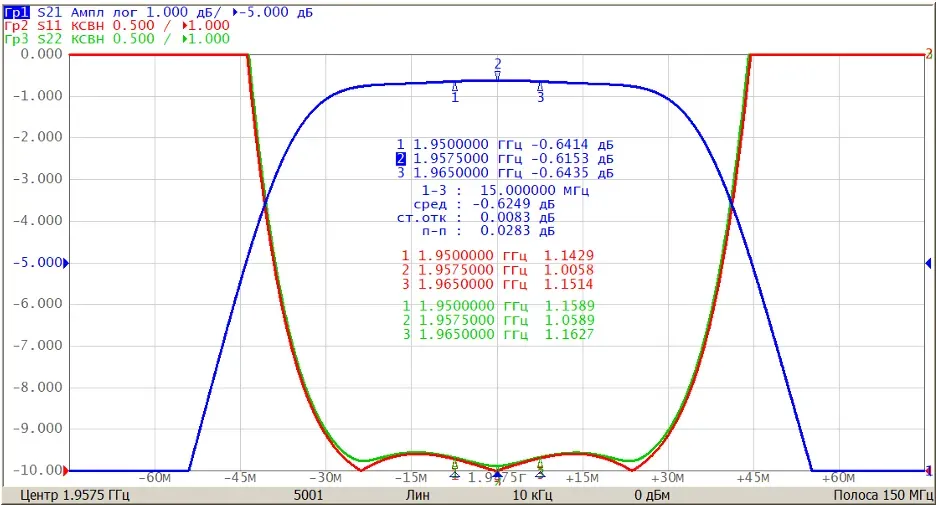

АЧХ и КСВН входа/выхода в узком диапазоне частот

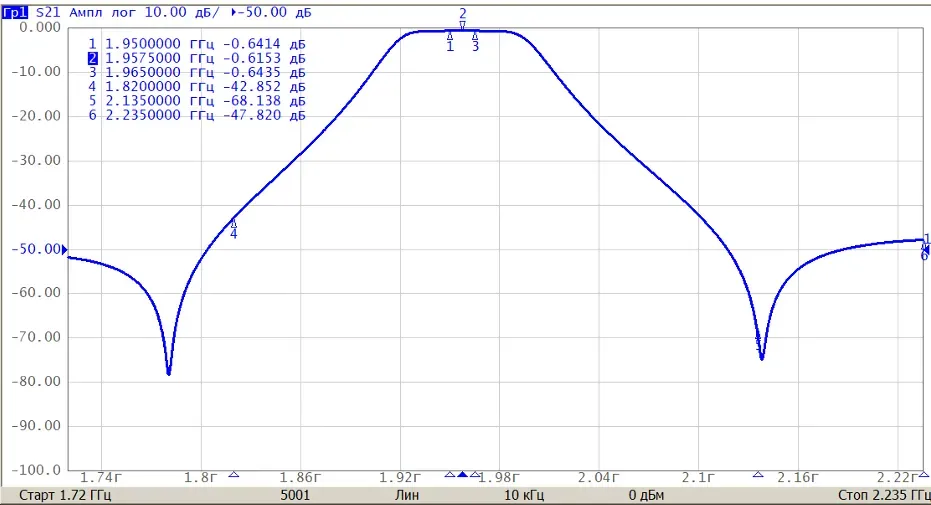

АЧХ изделия в широком диапазоне частот

Модель внешних воздействующих факторов

МЕХАНИЧЕСКИЕ ФАКТОРЫ
Синусоидальная вибрациядиапазон частот, Гц20 – 2000
амплитуда ускорения, g1 – 10
Механический удар одиночного действияпиковое ударное ускорение, g15
длительность действия ударного ускорения, мс3 – 5
КЛИМАТИЧЕСКИЕ ФАКТОРЫ
Пониженная температура средырабочая, °Сминус 50
предельная, °С минус 60
Повышенная температура средырабочая, °С плюс 50
предельная, °С плюс 95
Циклическое изменение температуры средыдиапазон температур, °Сот минус 60 до плюс 95

Инструкции и ПО

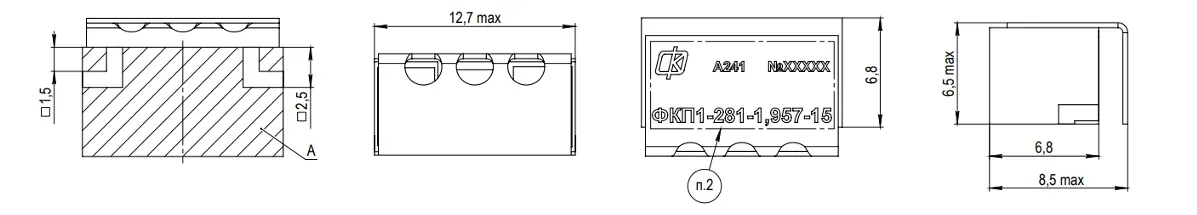

Общий вид, габаритные, установочные и присоединительные размеры

1 Поверхность «А» – установочная. 2 Топология на поверхности «Б» показана условно. 3 Товарный знак, номер партии, наименование фильтра. Номер партии определяется при изготовлении и состоит из пяти цифр.

Порядок монтажа

Монтаж изделия в аппаратуру осуществляется вручную


При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.


Рекомендуемый порядок монтажа:

⎯ установить изделие на посадочное место платы печатной;

⎯ припаять изделие (керамический блок и крышку-экран);

⎯ промыть плату печатную с установленным изделием;

⎯ удалить остатки промывочной жидкости с платы печатной с установленным изделием;

⎯ высушить плату печатную с установленным изделием.


Допускается автоматизированный монтаж изделия.

При автоматизированном монтаже соблюдать требования ГОСТ Р 56427–2022.


Рекомендуемый порядок монтажа:

⎯ нанести пасту паяльную на установочное место платы печатной;

⎯ установить изделие на плату печатную;

⎯ припаять изделие методом групповой пайки;

⎯ промыть плату печатную с установленным изделием;

⎯ удалить остатки промывочной жидкости с платы печатной с установленным изделием;

⎯ высушить плату печатную с установленным изделием.


ЗАПРЕЩАЕТСЯ:

⎯ деформировать плату печатную с установленным фильтром;

⎯ производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;

⎯ перегревать фильтр при пайке (Tmax = 195 °С);

⎯ попадание лакокрасочных материалов и флюсов под крышку-экран и на поверхность фильтра.
