Фильтр полосовой ФКП4-214-07-4,45-140
Описание
Полосо-пропускающий фильтр 4 порядка выполнен на основе керамического моноблока внутри корпуса - экрана, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – выводной. Изделие предназначено для работы в диапазоне СВЧ (С-band) и обеспечивает полосу пропускания 140 МГц относительно центральной частоты 4450 МГц (относительная ширина полосы пропускания 3,15%).
Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 4450 |
| Частотный диапазон полосы пропускания от, МГц | 4380 |
| Частотный диапазон полосы пропускания до, МГц | 4520 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 1,5 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,6 |
| Частотный диапазон полосы заграждения, МГц | от 0,1 до 3400 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 70 |
| Частотный диапазон полосы заграждения, МГц | от 4950 до 9000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 65 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -40...+55 |
| Габаритные размеры (ШхДхВ), мм | 7,4х20,8х4,4 |
| Конструктивное исполнение | выводной монтаж |
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Случайная широкополосная вибрация | диапазон частот, Гц | 20 – 2000 |
| Спектральная плотность виброускорения, g 2 /Гц | 0,01 | |
| Акустический шум | Диапазон частот, Гц | 50-10000 |
| Уровень звукового давления, дБ | 130 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 150 (15) |
| длительность действия ударного ускорения, мс | 15 | |
| Количество ударов по каждой оси | 20 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 40 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 55 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 55 до плюс 65 |
Инструкции и ПО

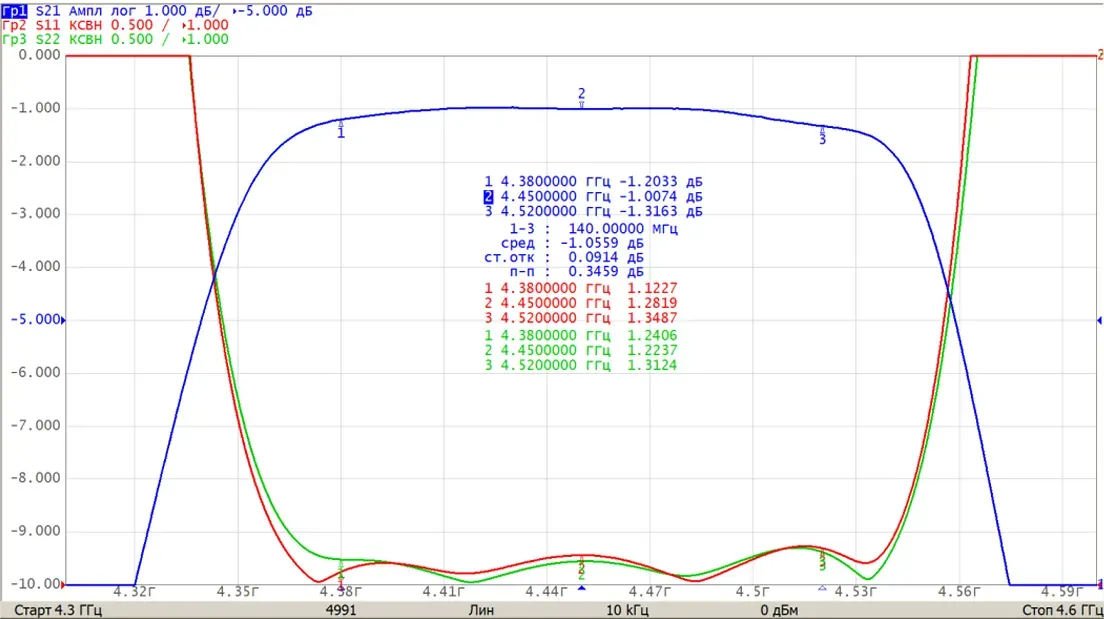

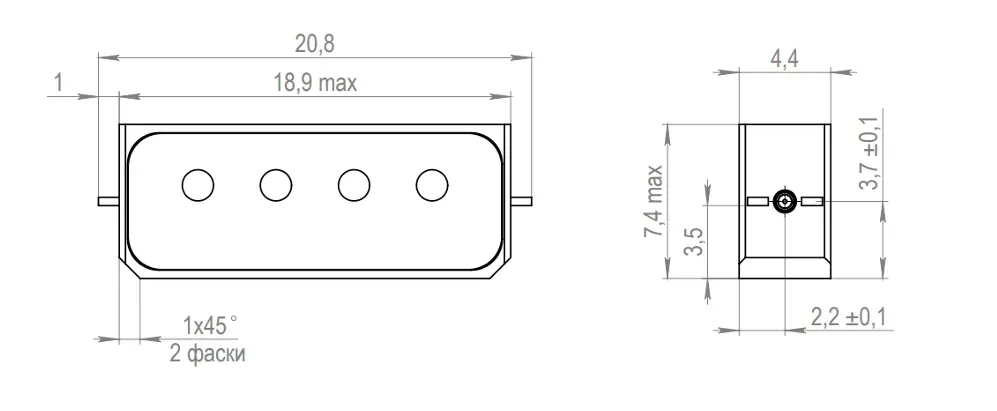

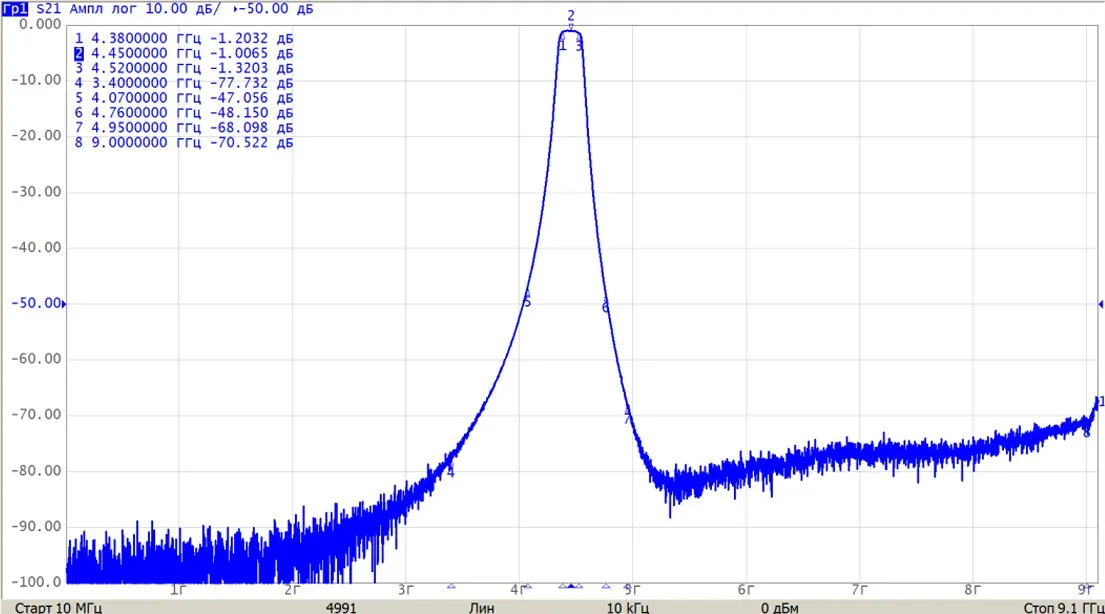

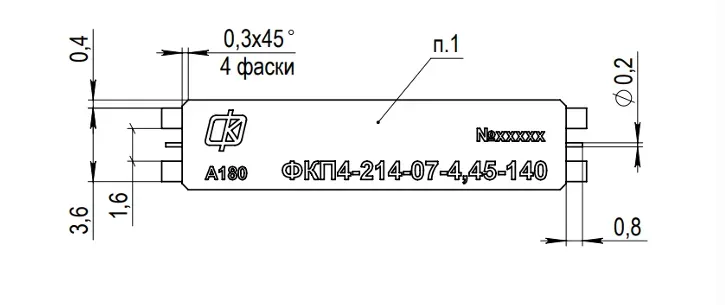

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж фильтра в аппаратуру осуществляется вручную.
Порядок монтажа:
– с помощью паяльника лудить контактные площадки фильтра и посадочные места на плате;
– установить изделие на посадочное место;
– припаять луженую медную фольгу ГОСТ 5638-75, обеспечивающую контакт «земляной» поверхности изделия и «земляной» поверхности платы печатной, по периметру изделия;
– припаять выводы изделия к контактным площадкам платы печатной. Продолжительность пайки одного вывода изделия не более 5 с;
– удалить остатки флюса с точек пайки на плате печатной спирто-нефрасовой смесью в объеме 1:1.
ЗАПРЕЩАЕТСЯ:
– производить отмывку изделия и/или платы печатной до/после монтажа изделия.
– перегрев изделия, Tmax = 175 °С.
– перегрев жала паяльника при пайке «земляных» поверхностей изделия, Tmax = 225 °С.
– перегрев жала паяльника при пайке выводов изделия, Tmax = 270 °С.
