Фильтр полосовой ФКП4-216-03-3,75-170
Описание
Полосо-пропускающий фильтр 6 порядка выполнен на основе керамического моноблока внутри корпуса - экрана, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – выводной. Изделие предназначено для работы в диапазоне СВЧ (S-band) и обеспечивает полосу пропускания 170 МГц относительно центральной частоты 3750 МГц (относительная ширина полосы пропускания 4,53%).

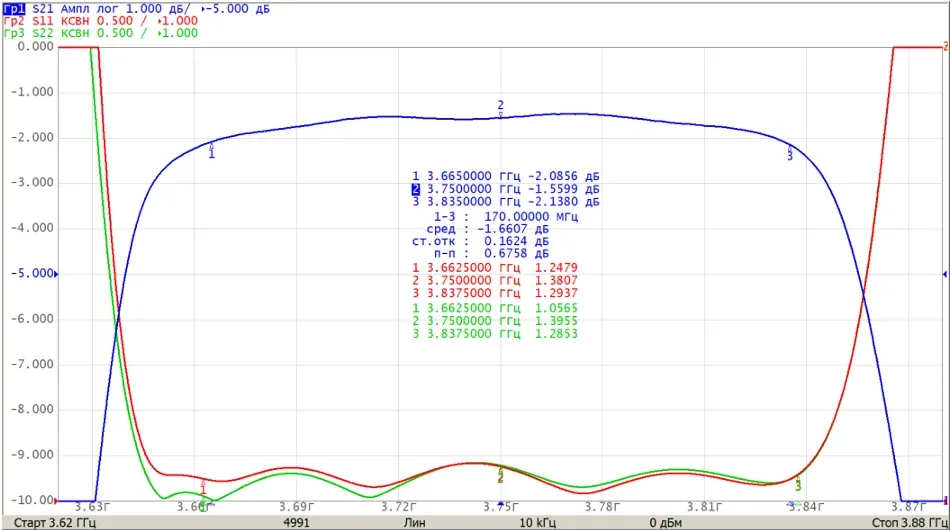

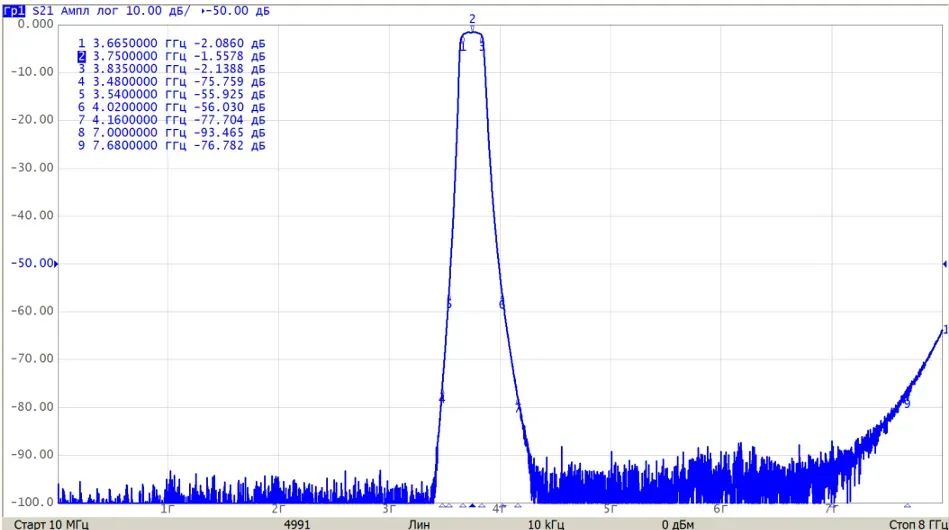

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 3750 |
| Частотный диапазон полосы пропускания от, МГц | 3665 |
| Частотный диапазон полосы пропускания до, МГц | 3835 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2,4 |
| Неравномерность АЧХ в полосе пропускания, дБ | 0,8 |
| Частотный диапазон полосы заграждения, МГц | от 0,1 до 3480 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 70 |
| Частотный диапазон полосы заграждения, МГц | от 4160 до 7680 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 70 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -40...+55 |
| Габаритные размеры (ШхДхВ), мм | 7,4х28х4,4 |
| Конструктивное исполнение | выводной монтаж |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Случайная широкополосная вибрация | Диапазон частот, Гц | 20 – 2000 |
| Спектральная плотность виброускорения, g 2 /Гц | 0,01 | |
| Акустический шум | Диапазон частот, Гц | 50-10000 |
| Уровень звукового давления, дБ | 130 | |
| Механический удар многократного действия | Пиковое ударное ускорение, g | 150 (15) |
| Длительность действия ударного ускорения, мс | 15 | |
| Количество ударов по каждой оси | 20 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 40 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 55 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 55 до плюс 65 |
Инструкции и ПО

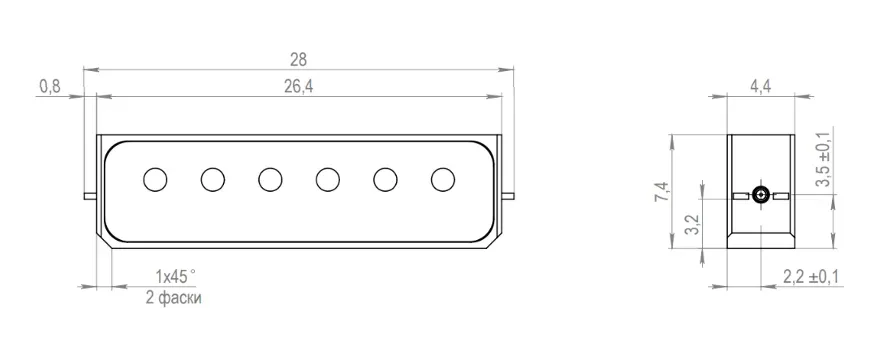

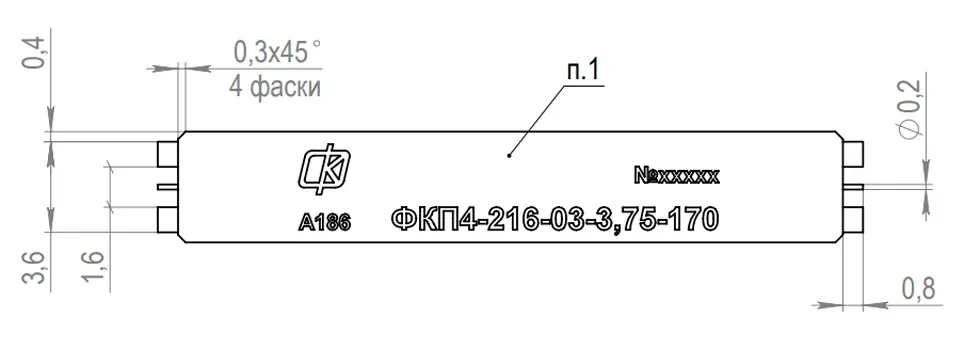

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж фильтра в аппаратуру осуществляется вручную.
Порядок монтажа:
* с помощью паяльника лудить контактные площадки фильтра и посадочные места на плате;
* установить изделие на посадочное место;
* припаять луженую медную фольгу ГОСТ 5638-75, обеспечивающую контакт «земляной» поверхности изделия и «земляной» поверхности платы печатной, по периметру изделия;
* припаять выводы изделия к контактным площадкам платы печатной. Продолжительность пайки одного вывода изделия не более 5 с;
* удалить остатки флюса с точек пайки на плате печатной спирто-нефрасовой смесью в объеме 1:1.
ЗАПРЕЩАЕТСЯ:
* производить отмывку изделия и/или платы печатной до/после монтажа изделия;
* перегрев изделия, Tmax = 175 °С;
* перегрев жала паяльника при пайке «земляных» поверхностей изделия, Tmax = 225 °С;
* перегрев жала паяльника при пайке выводов изделия, Tmax = 270 °С.
