Фильтр полосовой ФКП4-301-5,095-210
Описание
Полосо-пропускающий фильтр 3 порядка выполнен на основе керамического моноблока внутри корпуса - экрана, что обеспечивает малый уровень потерь, высокую надежность и добротность при одновременной минимизации массогабаритных параметров изделия. Тип монтажа – выводной. Изделие предназначено для работы в диапазоне СВЧ (C-band) и обеспечивает полосу пропускания 210 МГц относительно центральной частоты 5095 МГц (относительная ширина полосы пропускания 4,12%).

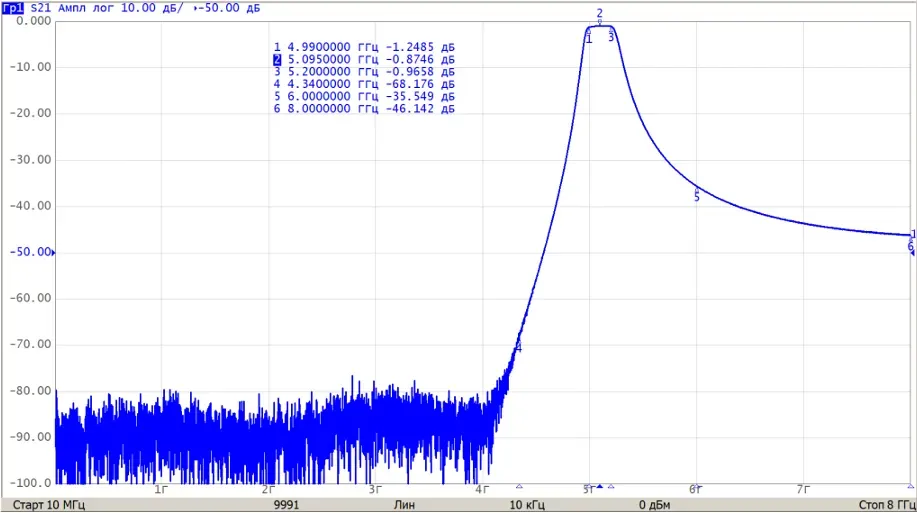

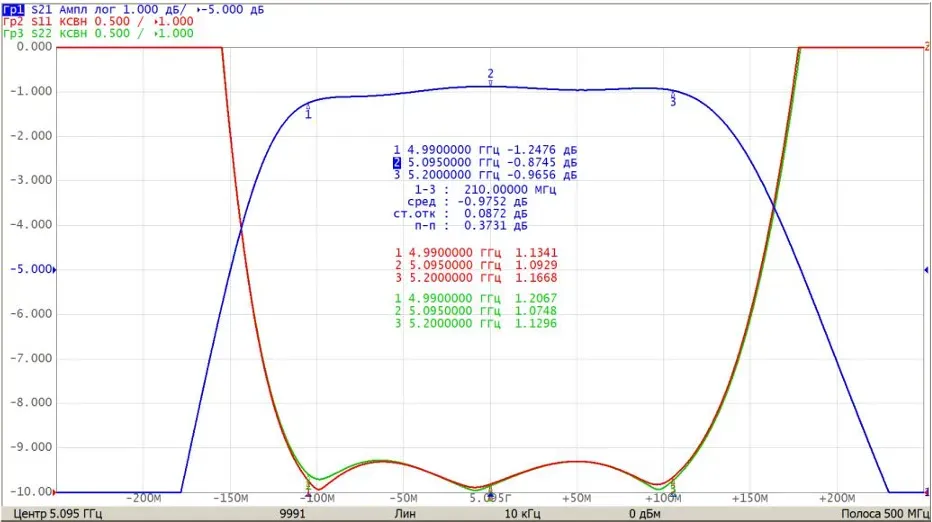

Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 5095 |
| Частотный диапазон полосы пропускания от, МГц | 4990 |
| Частотный диапазон полосы пропускания до, МГц | 5200 |
| Вносимое ослабление в полосе пропускания, не более, дБ | 2,0 |
| Неравномерность АЧХ в полосе пропускания, дБ | 1,0 |
| Частотный диапазон полосы заграждения, МГц | от 10 до 4340 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 60 |
| Частотный диапазон полосы заграждения, МГц | от 6000 до 8000 |
| — Вносимое ослабление в полосе заграждения, не менее, дБ | 30 |
| КСВН входа/выхода в полосе пропускания, не более | 1,5 |
| Максимальная входная мощность, Вт | 1,5 |
| Волновое сопротивление входа/выхода, Ом | 50 |
| Рабочая температура, °C | -50...+70 |
| Габаритные размеры (ШхДхВ), мм | 4,6х16,6х7,4 |
| Конструктивное исполнение | выводной монтаж |
Модель внешних воздействующих факторов
| МЕХАНИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 2000 |
| амплитуда ускорения, g | 1 – 10 | |
| Механический удар одиночного действия | пиковое ударное ускорение, g | 10 |
| длительность действия ударного ускорения, мс | 3 – 5 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 15 |
| длительность действия ударного ускорения, мс | 5 – 20 |
| КЛИМАТИЧЕСКИЕ ФАКТОРЫ | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | минус 50 |
| предельная, °С | минус 60 | |
| Повышенная температура среды | рабочая, °С | плюс 70 |
| предельная, °С | плюс 85 | |
| Циклическое изменение температуры среды | диапазон температур, °С | от минус 60 до плюс 85 |
Инструкции и ПО

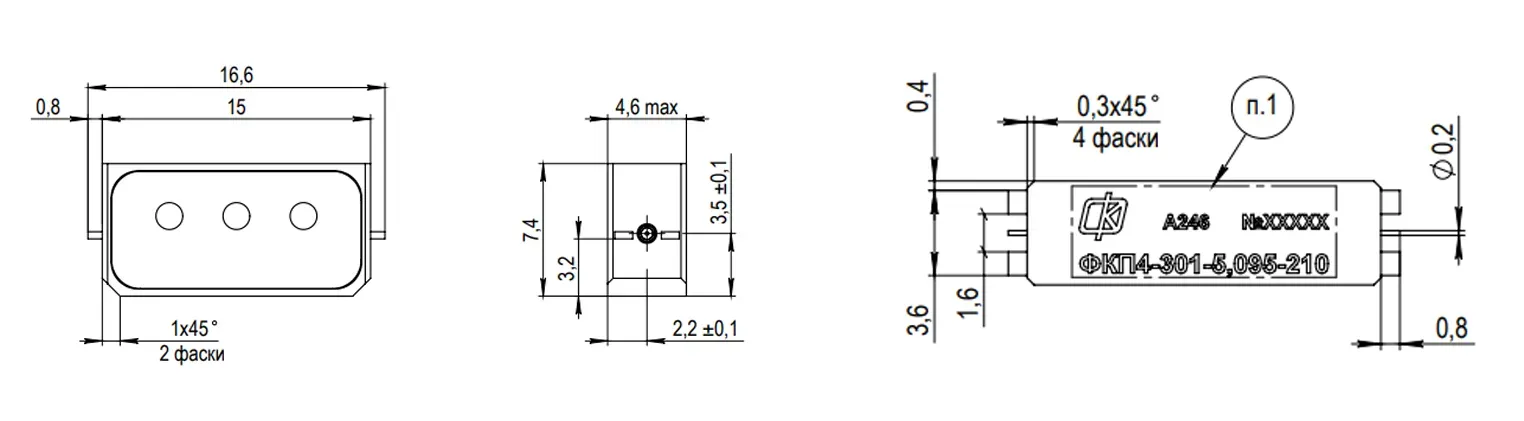

Общий вид, габаритные, установочные и присоединительные размеры
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную
При монтаже изделия вручную соблюдать требования ГОСТ Р МЭК 61191-1-2017 и ГОСТ Р МЭК 61192-1-2010.
Рекомендуемый порядок монтажа:
⎯ нанести на спаиваемые поверхности флюс без каплеобразования;
⎯ паяльником лудить контактные площадки фильтра и посадочные места на плате печатной;
⎯ припаять луженую медную фольгу ГОСТ 5638-75, обеспечивающую контакт «земляной» поверхности изделия и «земляной» поверхности платы печатной, по периметру изделия;
⎯ припаять выводы изделия к контактным площадкам платы печатной. Продолжительность пайки одного вывода изделия – не более 5 с;
⎯ удалить остатки флюса с точек пайки на плате печатной спирто-нефрасовой смесью в объеме 1:1.
ЗАПРЕЩАЕТСЯ:
⎯ деформировать плату печатную с установленным фильтром;
⎯ производить ультразвуковую отмывку изделия и/или платы печатной до/после монтажа фильтра;
⎯ перегревать фильтр при пайке (Tmax = 165 °С);
⎯ попадание лакокрасочных материалов и флюсов на поверхность и/или под крышку-экран изделия.
