Режекторный фильтр ФРР-5-0,94-40-НМ/Н
Описание
Режекторные (полосно-заграждающие) фильтры предназначены для подавления сигналов в определенной полосе частот и пропускания остальных частот с минимальным ослаблением полезного сигнала. Основное применение – подавление мощных узкополосных помех, нейтрализация зеркальных каналов в супергетеродинных приемниках, фильтрация гармоник в выходных трактах передатчиков и обеспечение электромагнитной совместимости. Выбор конструктивного исполнения определяется рабочим частотным диапазоном, требуемой избирательностью и условиями эксплуатации. Выпускаются в сосредоточенном и распределенном исполнениях. Ключевые параметры – центральная частота режекции, глубина подавления (обычно 30–60 дБ), ширина полосы режекции и минимальные вносимые потери в полосах пропускания.
Электрические характеристики для всех условий эксплуатации
| Центральная частота в полосе пропускания, МГц | 942 |
| Частотный диапазон полосы пропускания от, МГц | 925 |
| Частотный диапазон полосы пропускания до, МГц | 960 |
| Конструктивное исполнение | N-разъем |

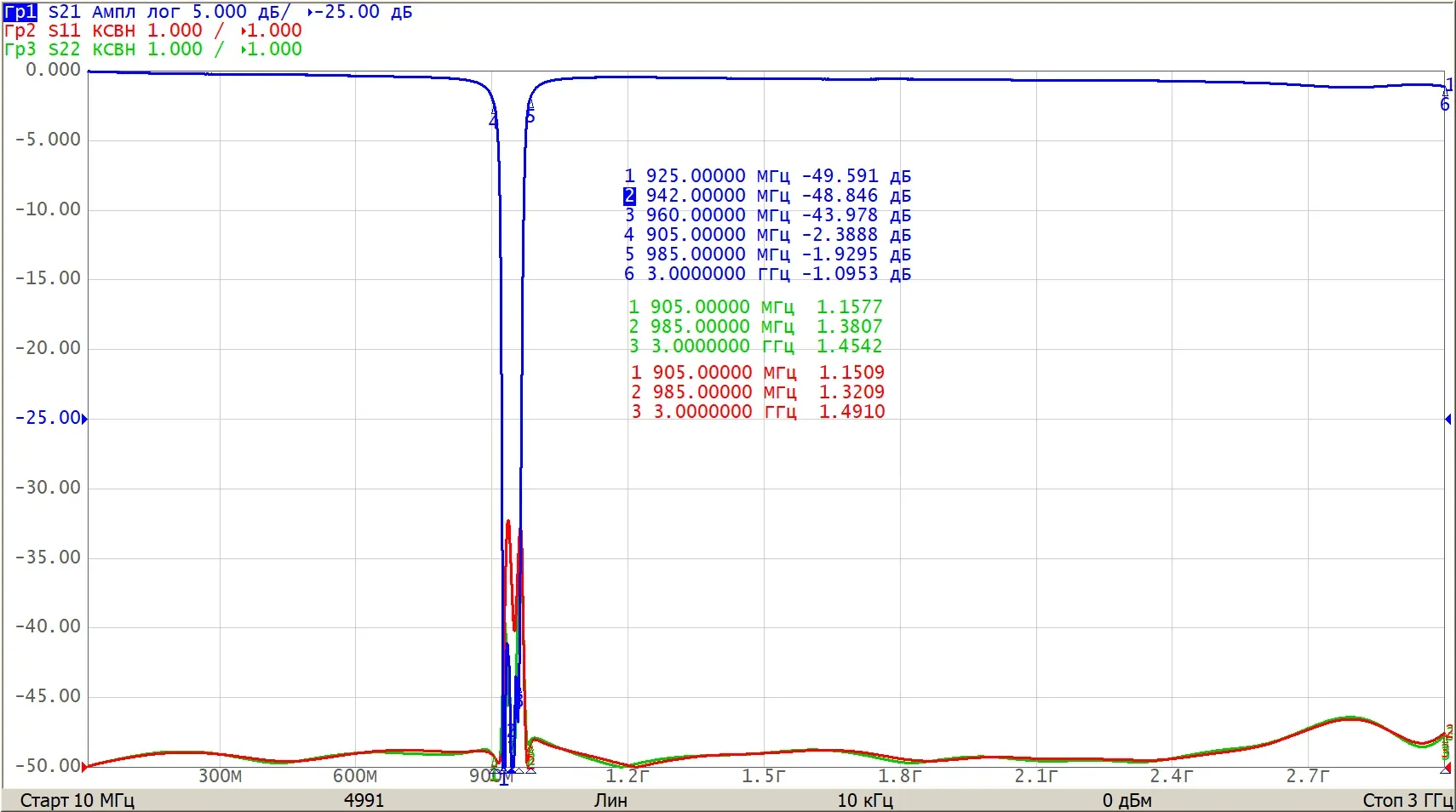

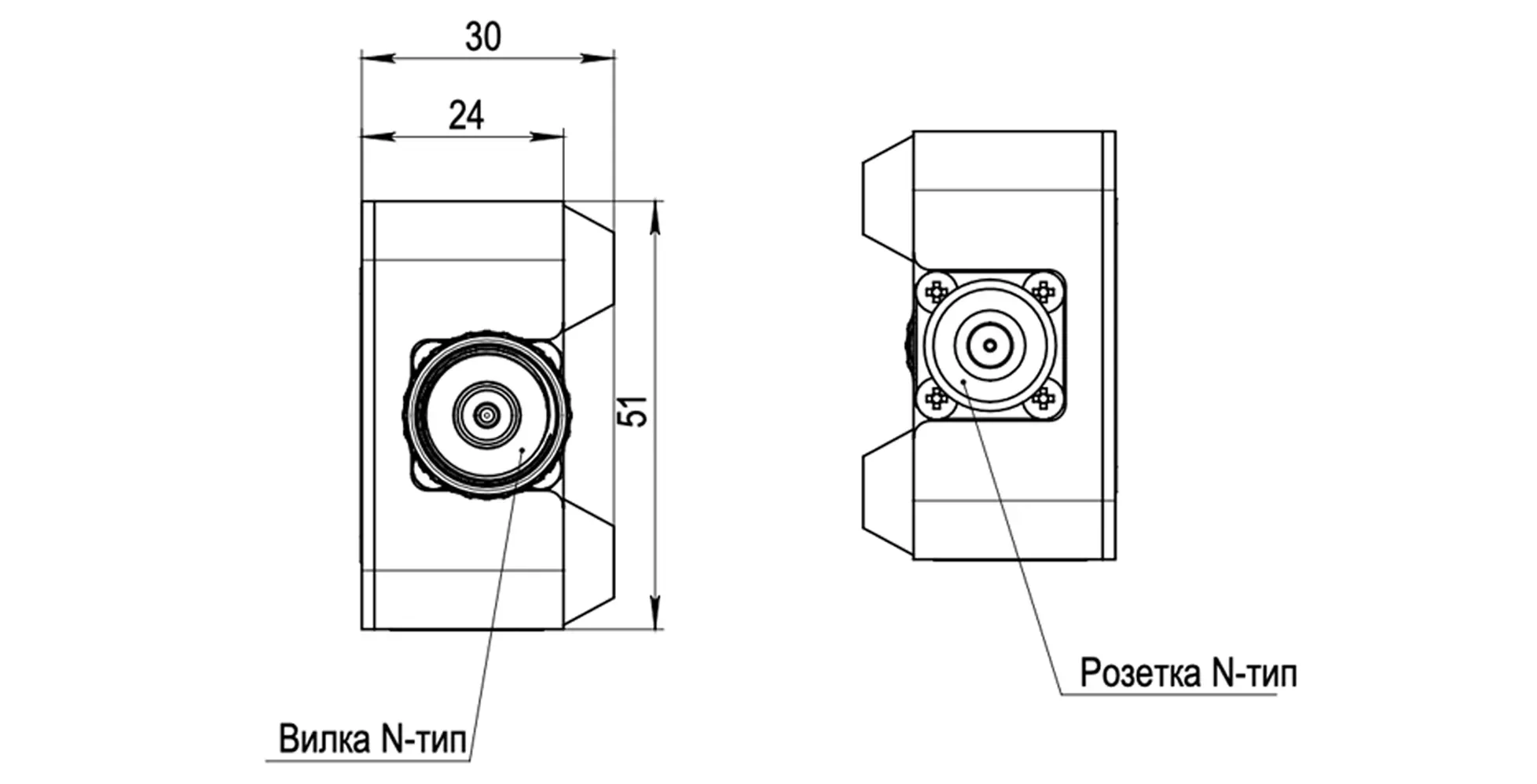

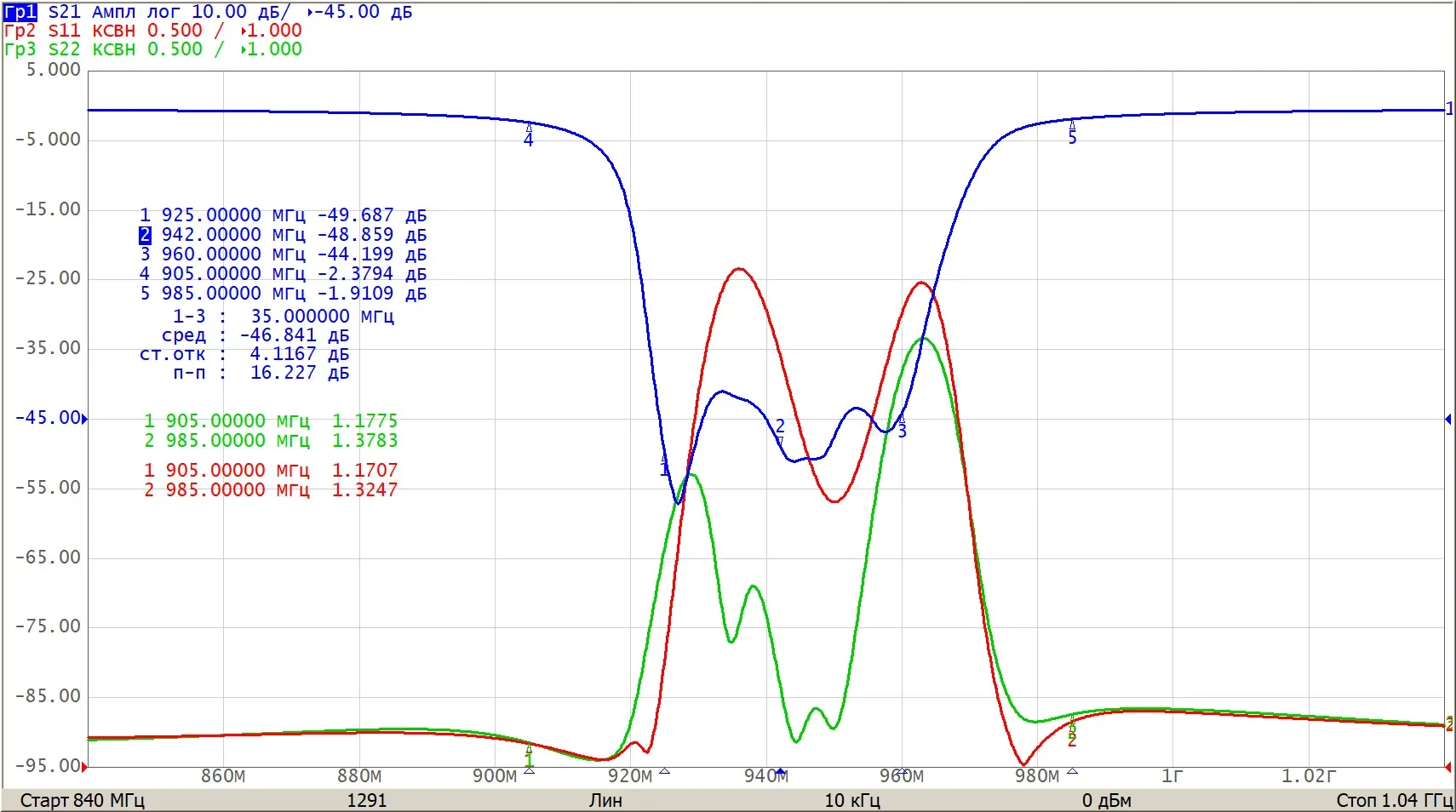

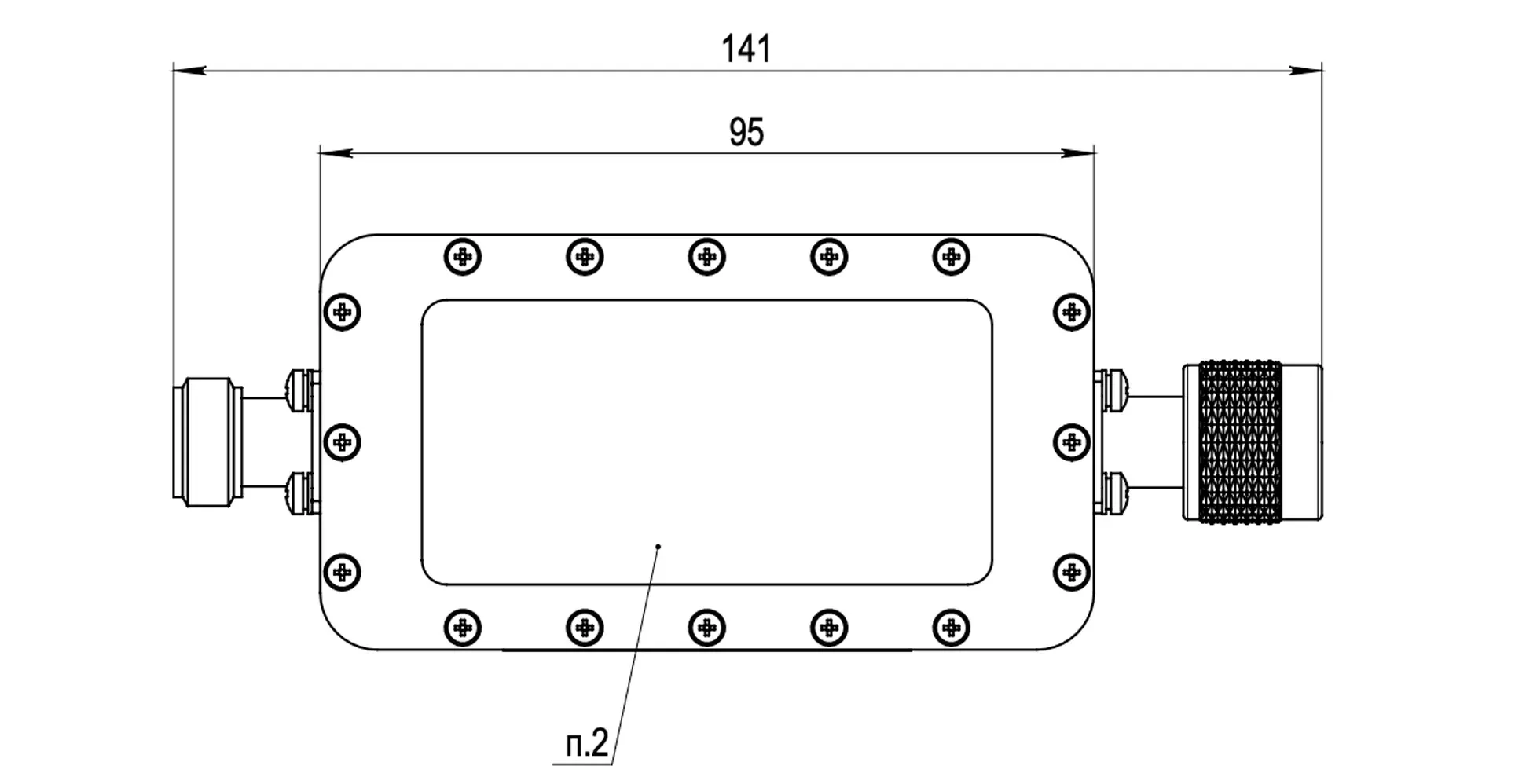

| Габаритные размеры (ШхДхВ), мм | 51х141х30 |
| Частотный диапазон полосы пропускания, МГц | Вносимое ослабление в частотном диапазоне полосы пропускания, не более, дБ | КСВН входа/выхода в частотном диапазоне полосы пропускания, не более |
|---|---|---|
| от 10 до 905 | 3,0 | 1,6 |
| от 985 до 3000 | 3,0 | 2,2 |
Модель внешних воздействующих факторов.
| Механические факторы | ||
|---|---|---|
| Синусоидальная вибрация | диапазон частот, Гц | 20 – 80 |
| амплитуда ускорения, g | 2 | |
| Механический удар многократного действия | пиковое ударное ускорение, g | 5 |
| длительность действия ударного ускорения, мс | 2 – 10 |
| Климатические факторы | ||
|---|---|---|
| Пониженная температура среды | рабочая, °С | 0 |
| предельная, °С | минус 20 | |
| Повышенная температура среды | рабочая, °С | плюс 35 |
| предельная, °С | плюс 50 | |
| Изменение температуры среды | диапазон температур, °С | от минус 20 до плюс 50 |

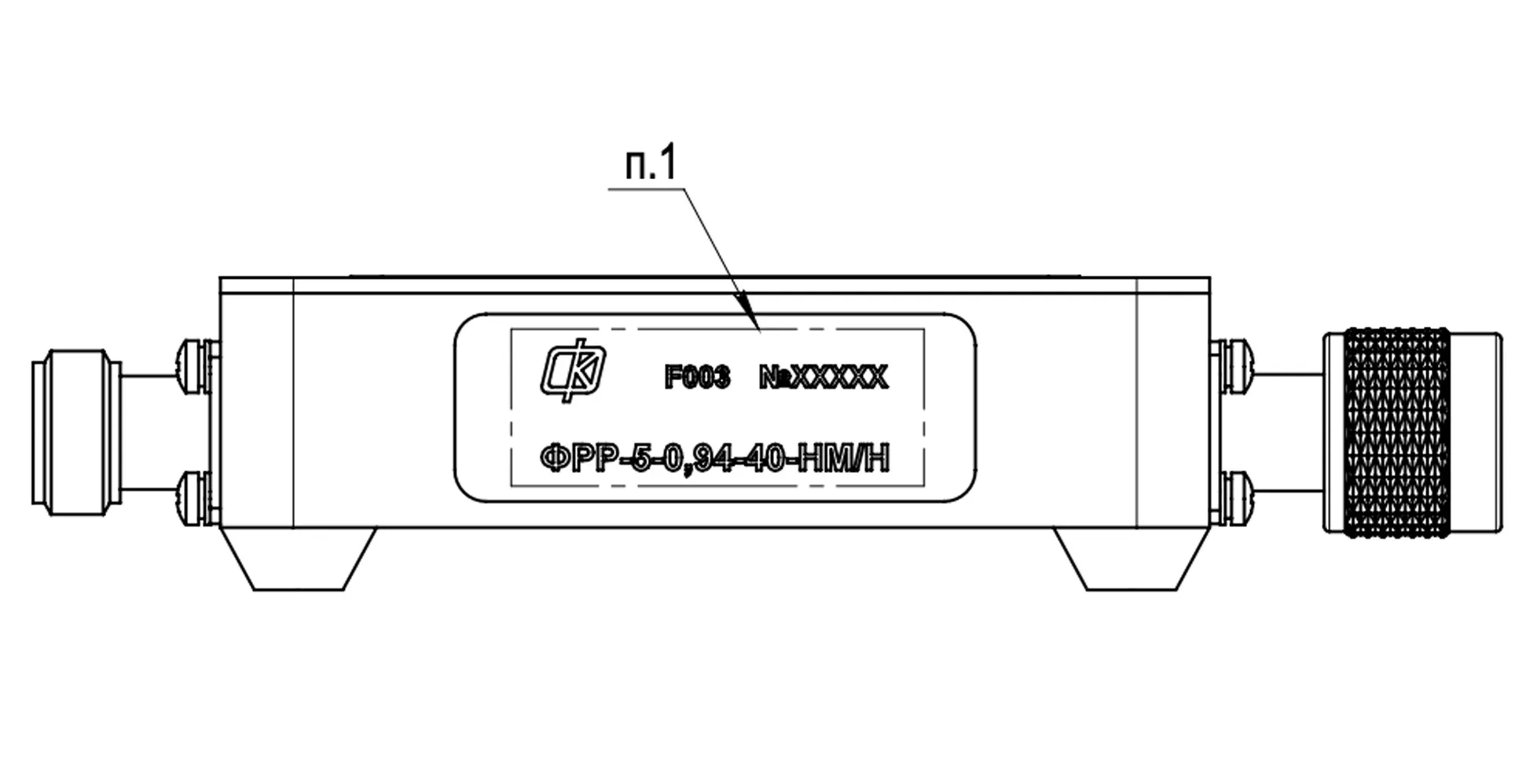

Инструкции и ПО
Порядок монтажа
Монтаж изделия в аппаратуру осуществляется вручную.
При монтаже изделия вручную необходимо соблюдать требования:
ГОСТ Р МЭК 61191-1-2017
ГОСТ Р МЭК 61192-1-2010
Рекомендуемый порядок монтажа
Установить изделие на поверхность, к которой осуществляется монтаж.
Присоединить ко входу/выходу изделия ответные разъемы, не допуская заломов, перегибов и перекручивания кабеля.
Запрещается
Ультразвуковая отмывка изделия.
Попадание на изделие жидкостей, флюсов, лакокрасочных материалов.
Оказывать физическое воздействие на крышку изделия и крепежные элементы, расположенные на ней.
